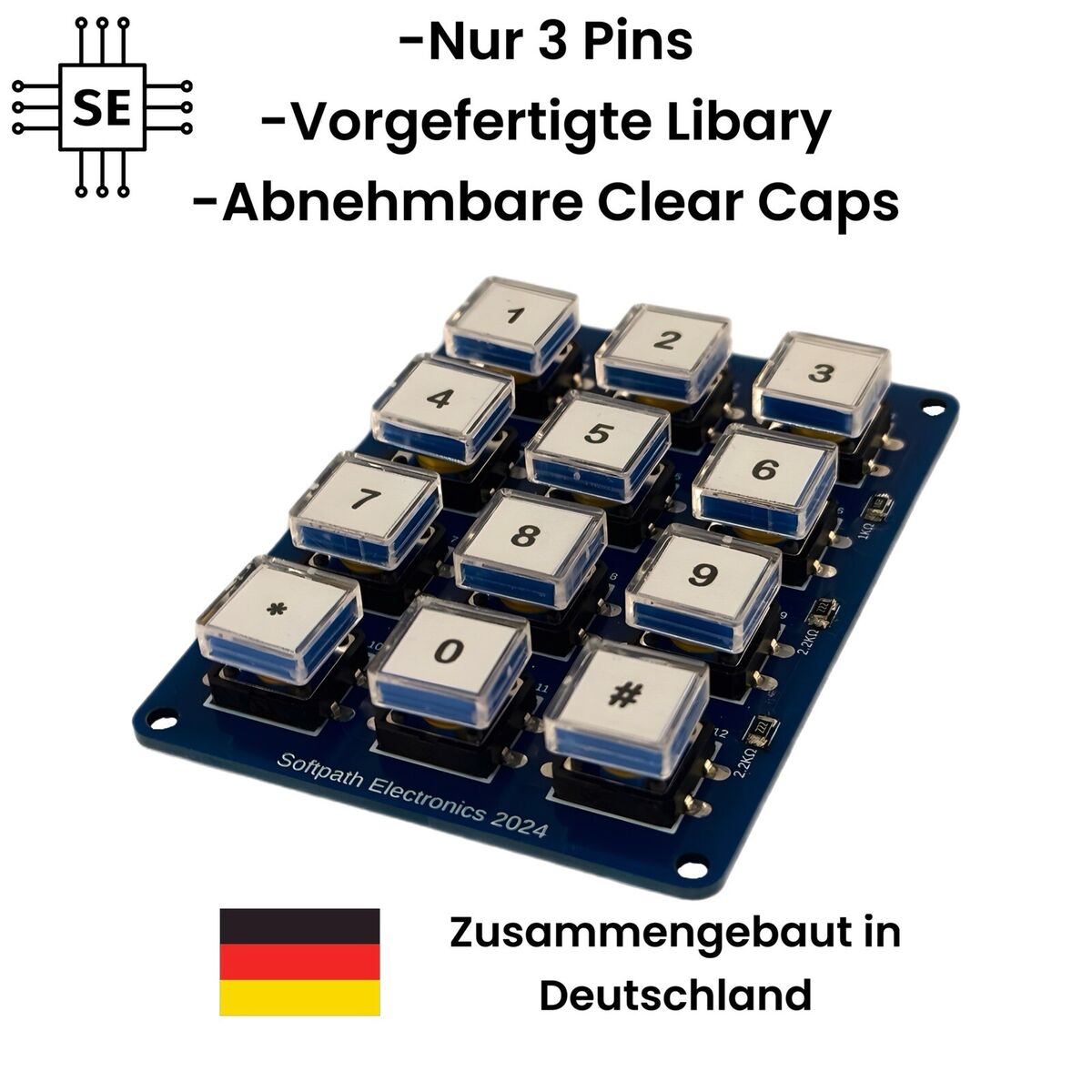

Ein blauer Tastenblock mit 12 nummerierten Tasten, abgedeckt von klaren, abnehmbaren Kappen. Die Beschriftung betont die Features: Nur 3 Pins, vorgefertigte Bibliothek, und in Deutschland zusammengebaut.

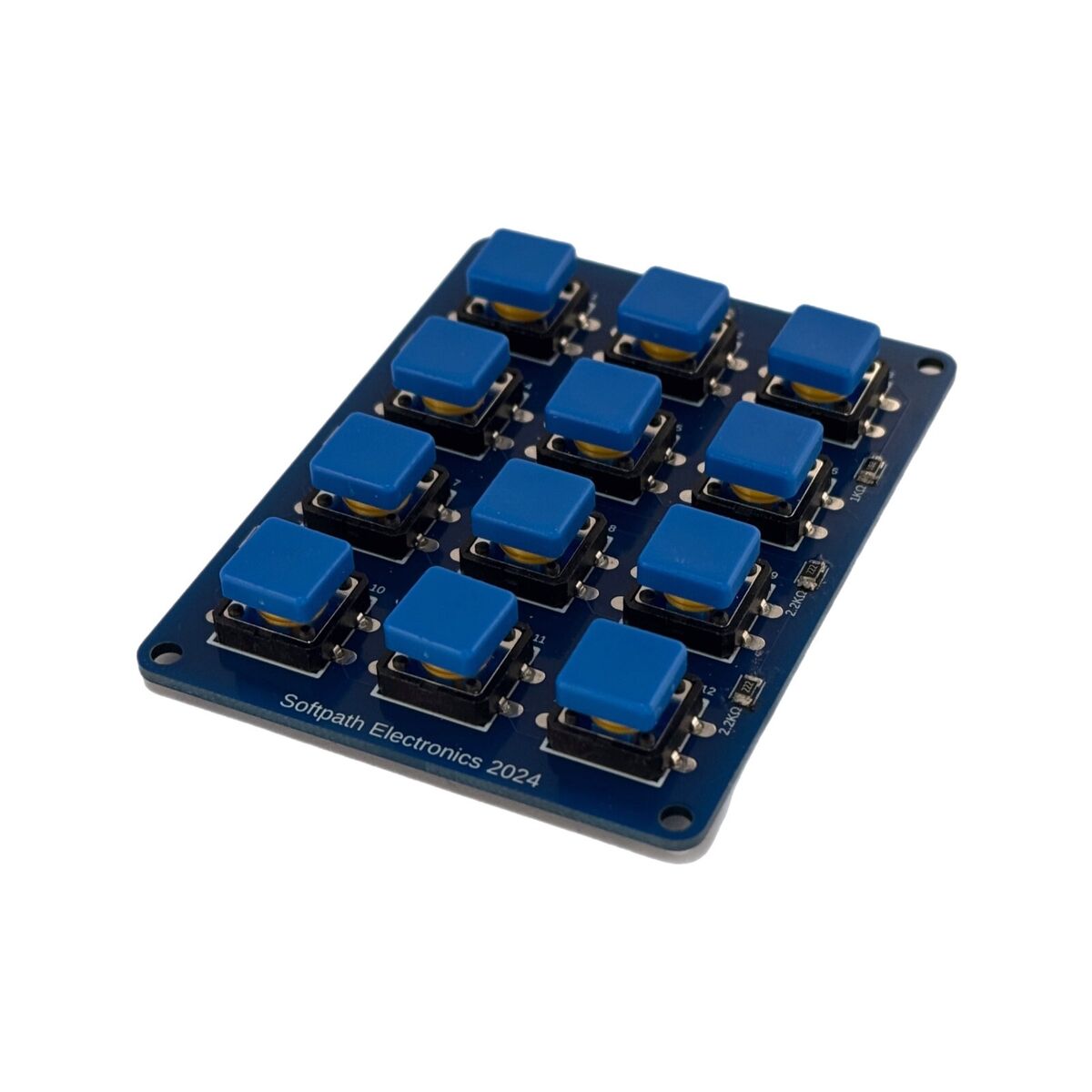

Schrägansicht eines Tastenmoduls mit 12 blauen Kappen, die gleichmäßig auf dem blauen Board angeordnet sind. Das Logo "Softpath Electronics 2024" ist sichtbar.

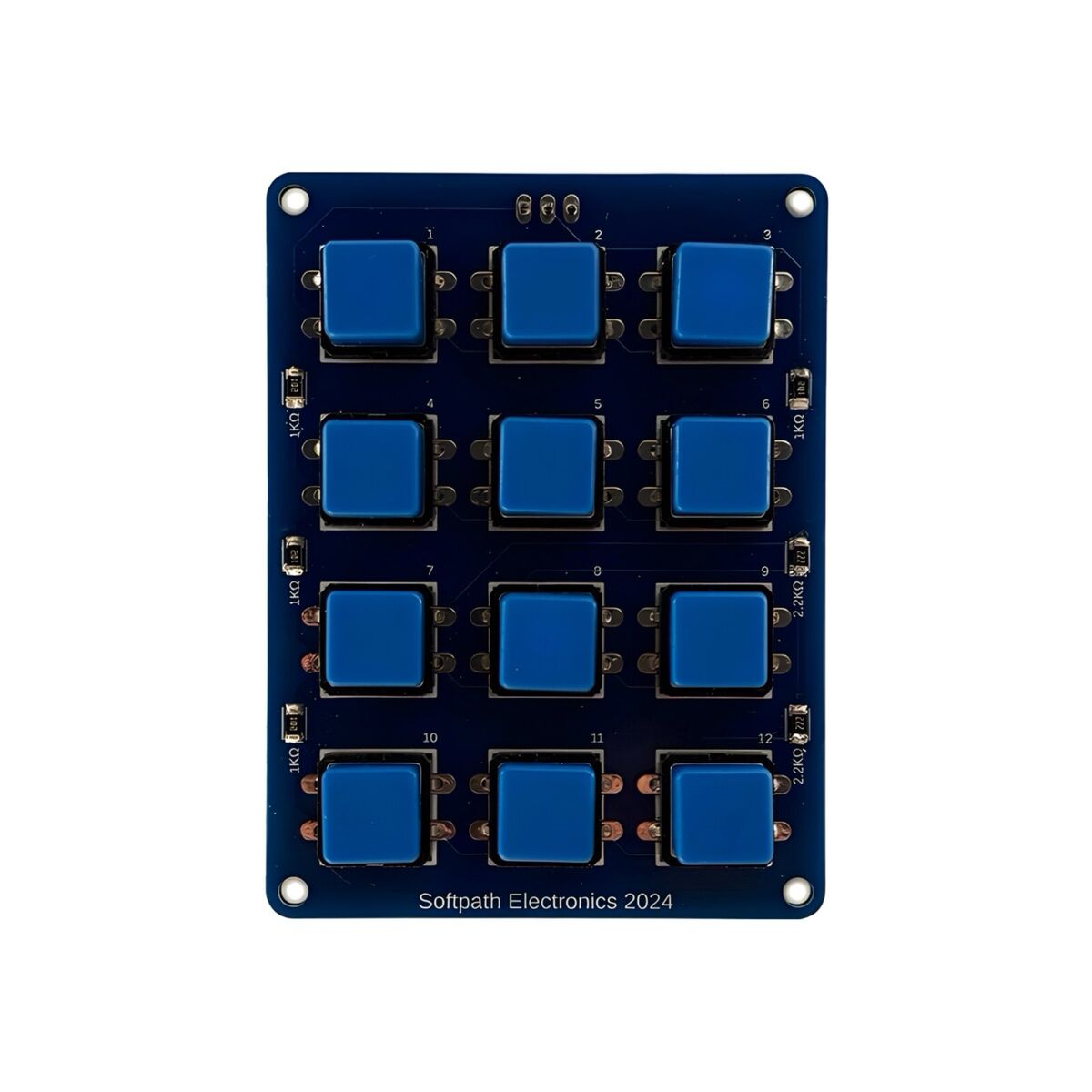

Draufsicht auf ein 12-Tasten-Board mit blauen Kunststoffkappen. Die Nummerierung auf dem Board zeigt die Tastenpositionen.

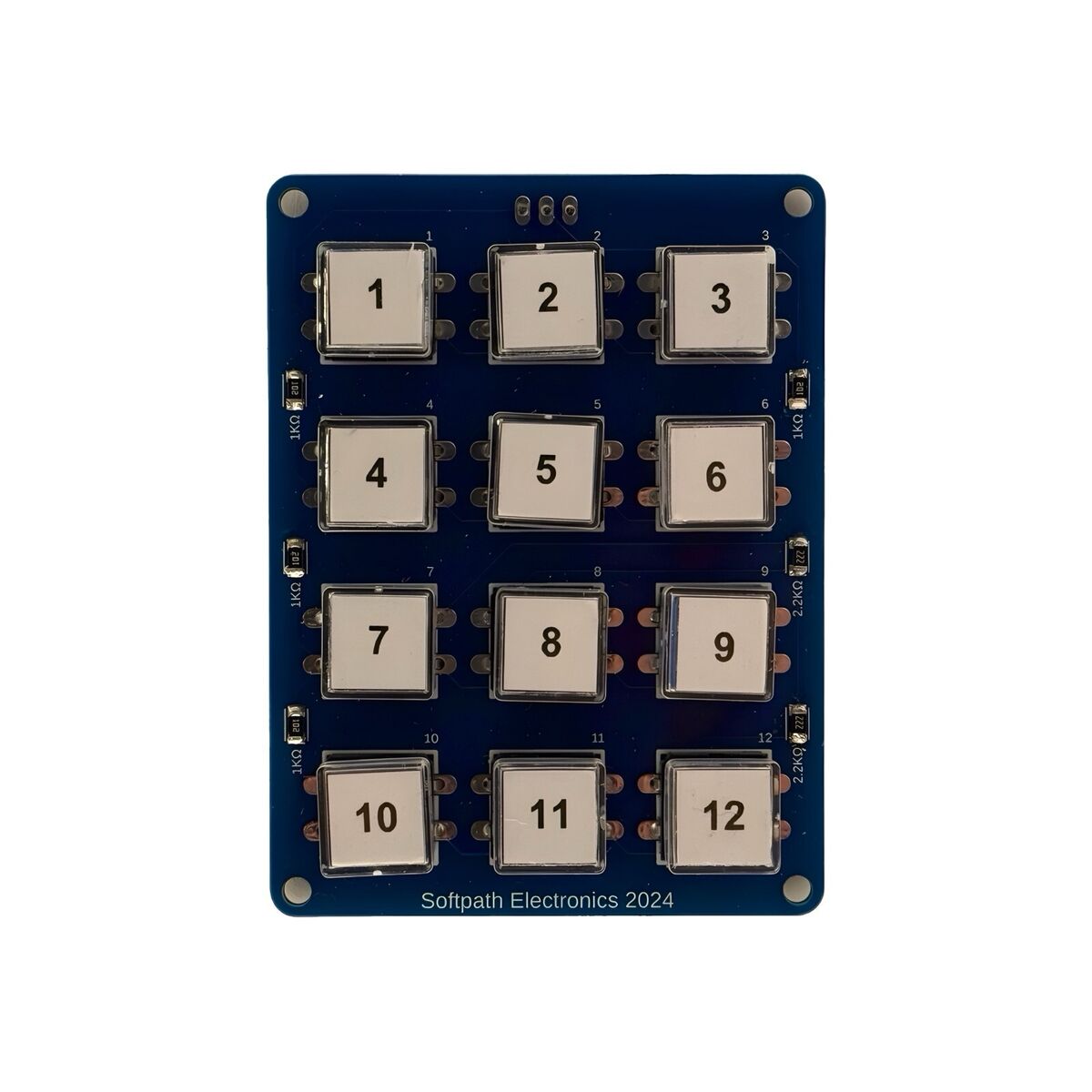

Draufsicht auf ein Tastenmodul mit nummerierten klaren Kappen (1 bis 12), ideal für Anwendungen mit nummerierten Eingaben.

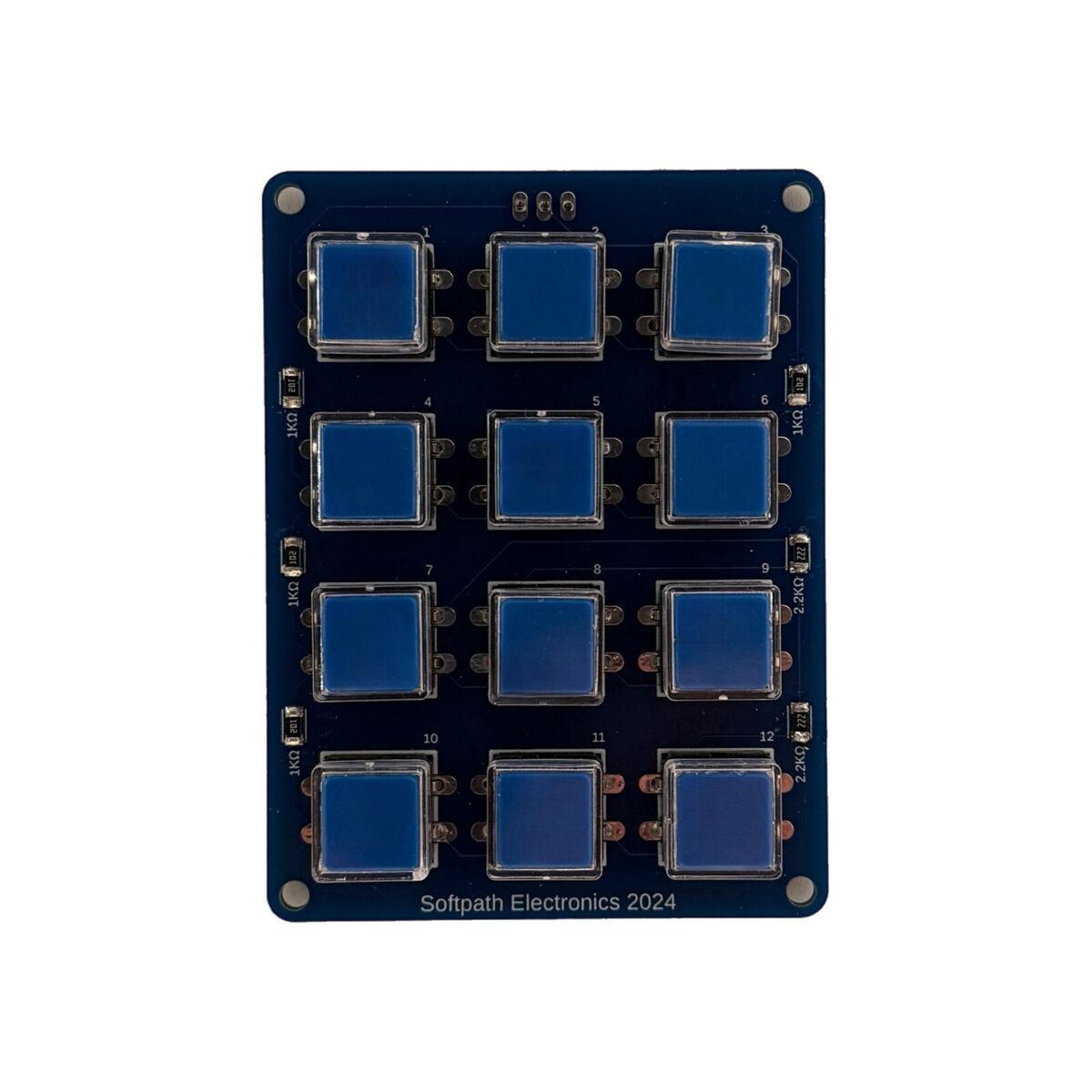

Draufsicht auf ein Tastenfeld mit 12 blauen Kappen, die eine klare und minimalistische Anordnung zeigen.

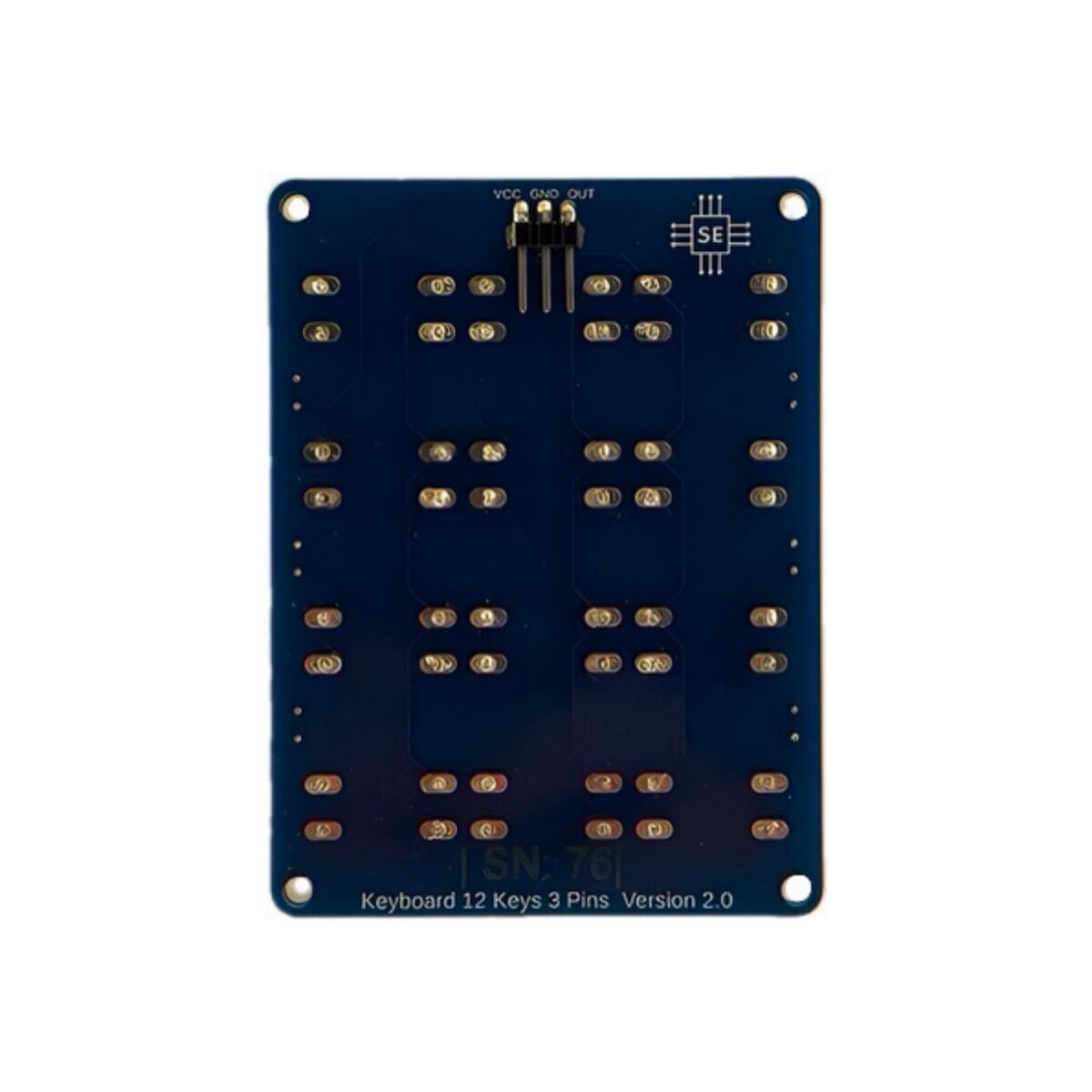

Rückansicht des Tastaturmoduls mit 12 Tasten und Beschriftung der Pins: VCC, GND, OUT. In der Mitte ist das Logo von "Softpath Electronics" sichtbar.

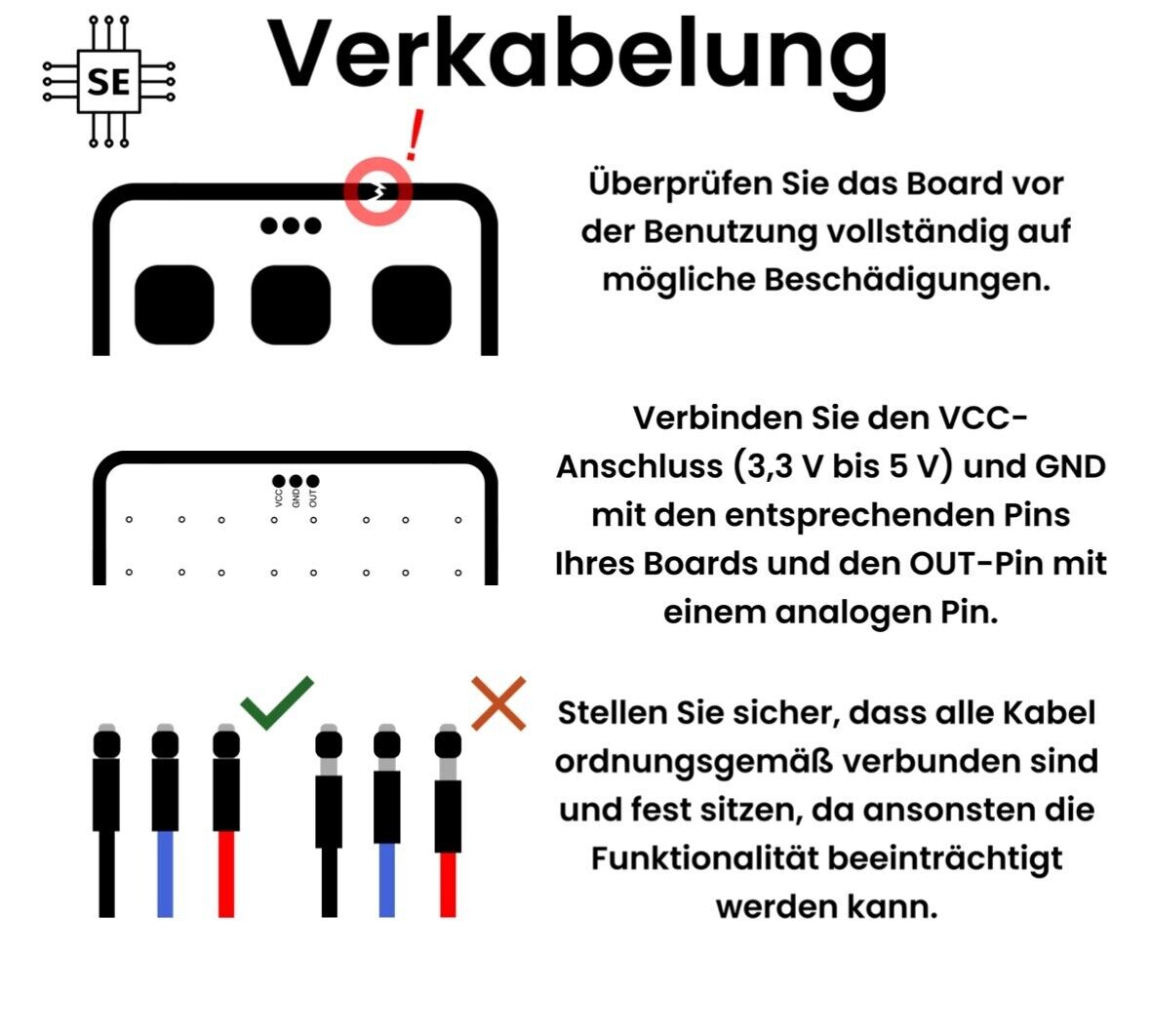

Anleitung zur korrekten Verkabelung des Moduls, mit hervorgehobenen Warnhinweisen und einem Schaubild der richtigen und falschen Verkabelung.

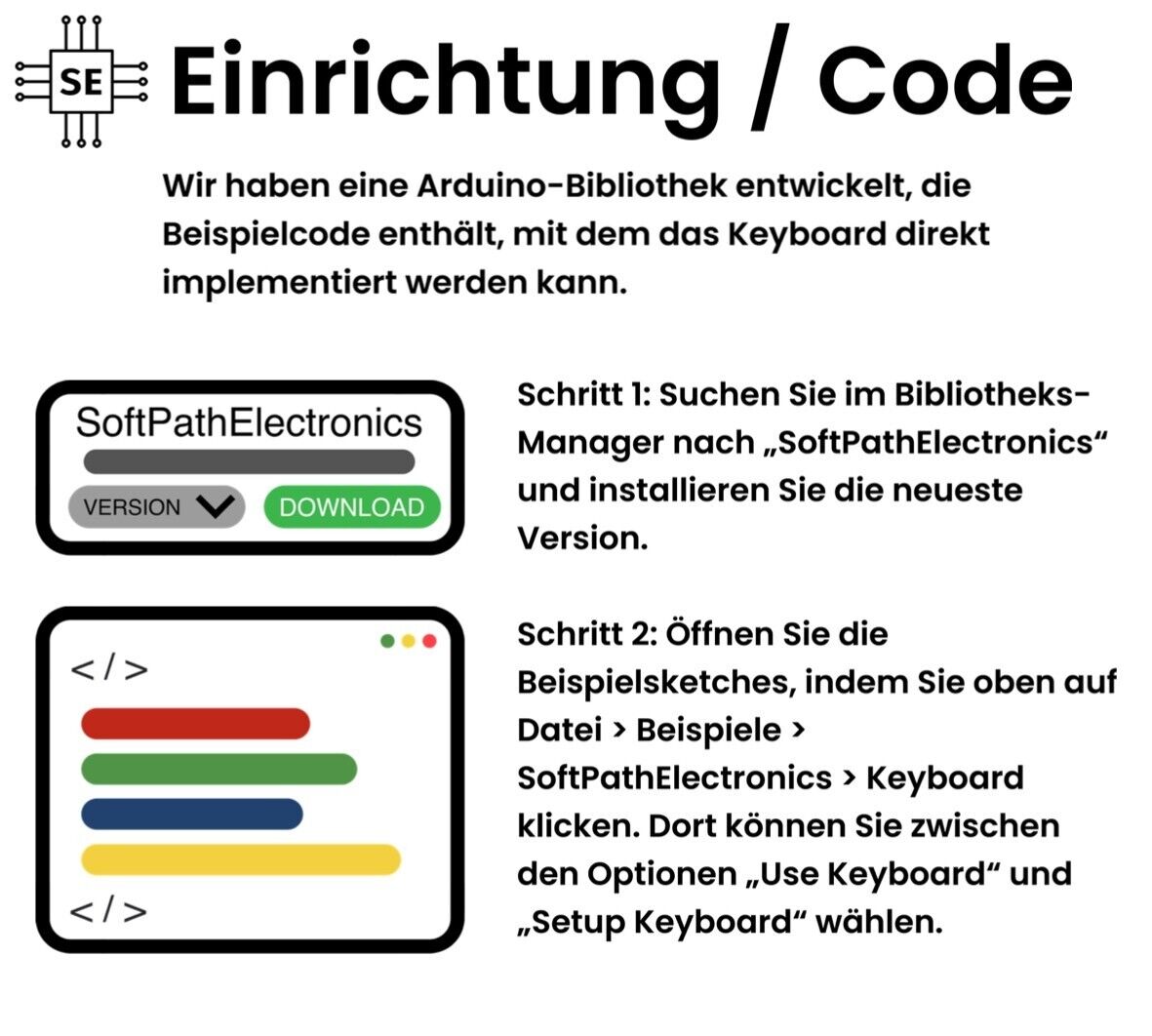

Anweisungen zur Installation einer Arduino-Bibliothek und zur Verwendung von Beispielcode, um das Tastenmodul zu implementieren.

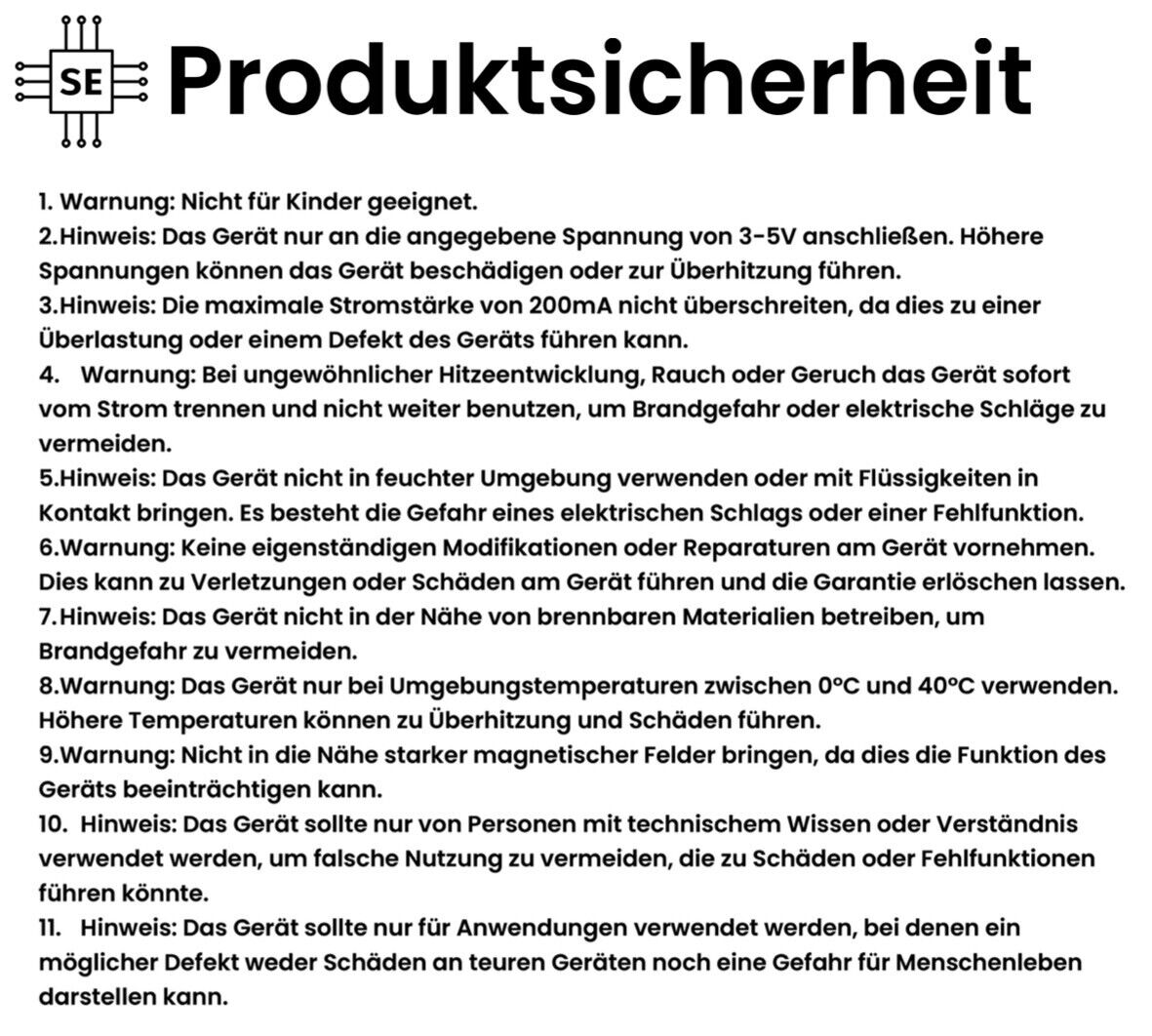

Detaillierte Sicherheitshinweise für die Nutzung des Produkts, einschließlich Warnungen vor falscher Spannung, Umgebungstemperatur und unsachgemäßer Handhabung.
Eine Symbolgrafik, die Zahlen (0-16) sowie Sonderzeichen (*, #, +) und Pfeile für die individuelle Gestaltung der Tasten zeigt.
Ein blauer Tastenblock mit 12 nummerierten Tasten, abgedeckt von klaren, abnehmbaren Kappen. Die Beschriftung betont die Features: Nur 3 Pins, vorgefertigte Bibliothek, und in Deutschland zusammengebaut. Schrägansicht eines Tastenmoduls mit 12 blauen Kappen, die gleichmäßig auf dem blauen Board angeordnet sind. Das Logo Draufsicht auf ein 12-Tasten-Board mit blauen Kunststoffkappen. Die Nummerierung auf dem Board zeigt die Tastenpositionen. Draufsicht auf ein Tastenmodul mit nummerierten klaren Kappen (1 bis 12), ideal für Anwendungen mit nummerierten Eingaben. Draufsicht auf ein Tastenfeld mit 12 blauen Kappen, die eine klare und minimalistische Anordnung zeigen. Rückansicht des Tastaturmoduls mit 12 Tasten und Beschriftung der Pins: VCC, GND, OUT. In der Mitte ist das Logo von Anleitung zur korrekten Verkabelung des Moduls, mit hervorgehobenen Warnhinweisen und einem Schaubild der richtigen und falschen Verkabelung. Anweisungen zur Installation einer Arduino-Bibliothek und zur Verwendung von Beispielcode, um das Tastenmodul zu implementieren. Detaillierte Sicherheitshinweise für die Nutzung des Produkts, einschließlich Warnungen vor falscher Spannung, Umgebungstemperatur und unsachgemäßer Handhabung. Eine Symbolgrafik, die Zahlen (0-16) sowie Sonderzeichen (*, #, +) und Pfeile für die individuelle Gestaltung der Tasten zeigt.

Tastatur 12 Tasten 3 Pins

Produktnummer: SP-T12   |   Version: 2.0

€12.99 inkl. MwSt.

+ €2,99 inkl. MwSt. Versandkosten (pro Bestellung)
DHL Versand: ca. 2-4 Werktage
Tastatur 12 Tasten 3 Pins, für Arduino & esp32, Keypad, Keyboard, Beschriftbar, 3V
Auf Lager - sofort lieferbar

Spezifikationen

Eigenschaft Details
Marke Softpath Electronics
Tasten 12
Ausgang Analog
Gewicht Ca. 30g
Abmessungen Ca. L:80, B:60, H:10 mm
Besonderheiten 3,3V
Anschlüsse (Pins) 3
Maximale Stromstärke 200mA

Produktbeschreibung

Beschreibung


Unser innovatives Arduino-Keyboard bietet eine platzsparende Lösung für Projekte mit begrenzten Anschlüssen. Mit nur 3 Pins können Sie bis zu 12 Tasten steuern und so mehr Raum für andere Module schaffen. Dieses Design beseitigt das Problem, dass Keyboards oft viele Pins belegen, die für andere Module benötigt werden. Zusätzlich steht eine vorgefertigte Bibliothek (Arduino Library) mit Beispielcode zur Verfügung, die die Implementierung noch einfacher und schneller macht.

Funktionsweise


Die Tastatur mit einem einzigen analogen Ausgang besteht aus 12 Tasten, die in einer Matrix-Anordnung mit Pullup-Widerständen unterschiedlicher Werte aufgebaut sind. Beim Drücken einer Taste schließt sich der Stromkreis über die entsprechenden Widerstände, wodurch am analogen Ausgang ein spezifischer Spannungswert erzeugt wird, der jeder Taste eindeutig zugeordnet ist.
