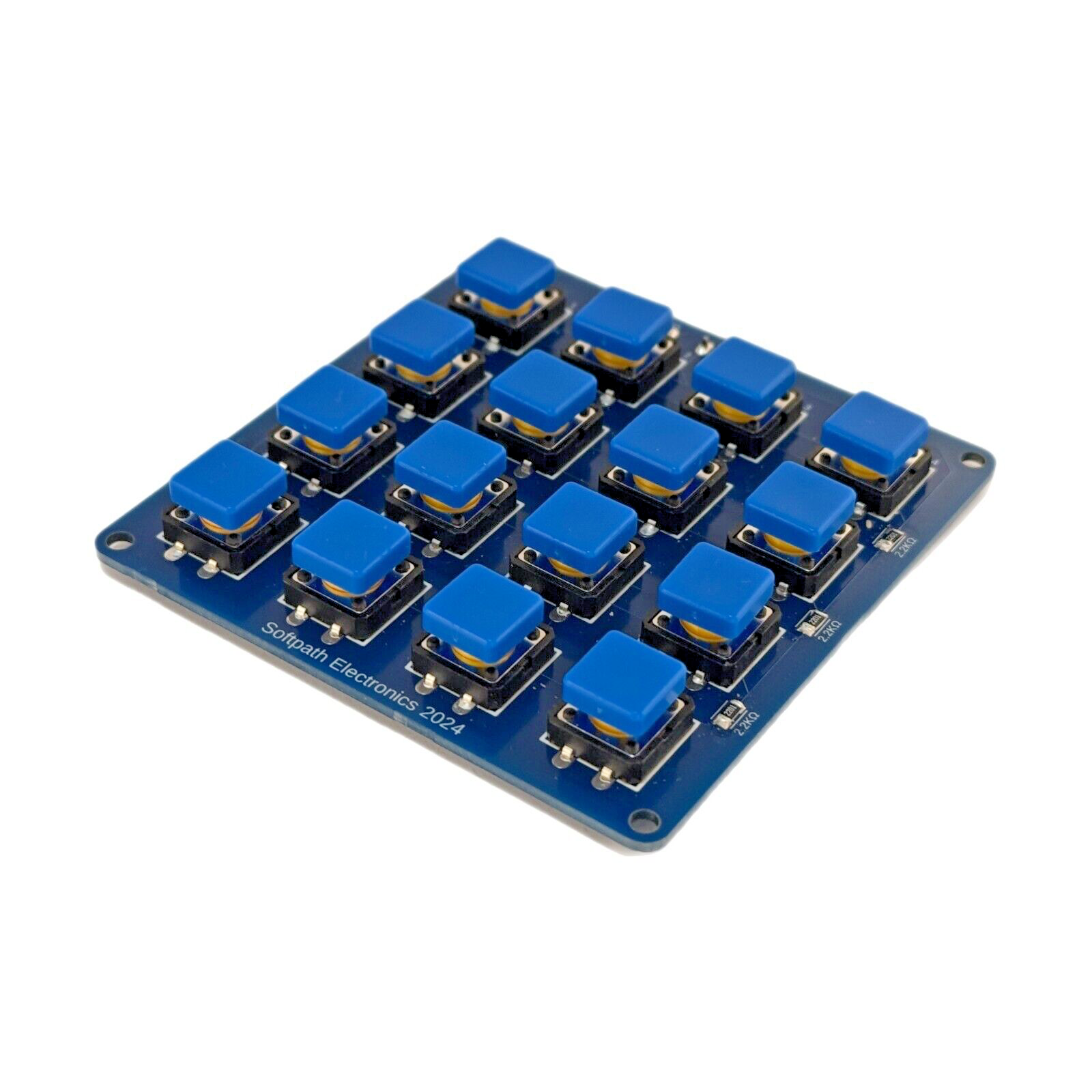

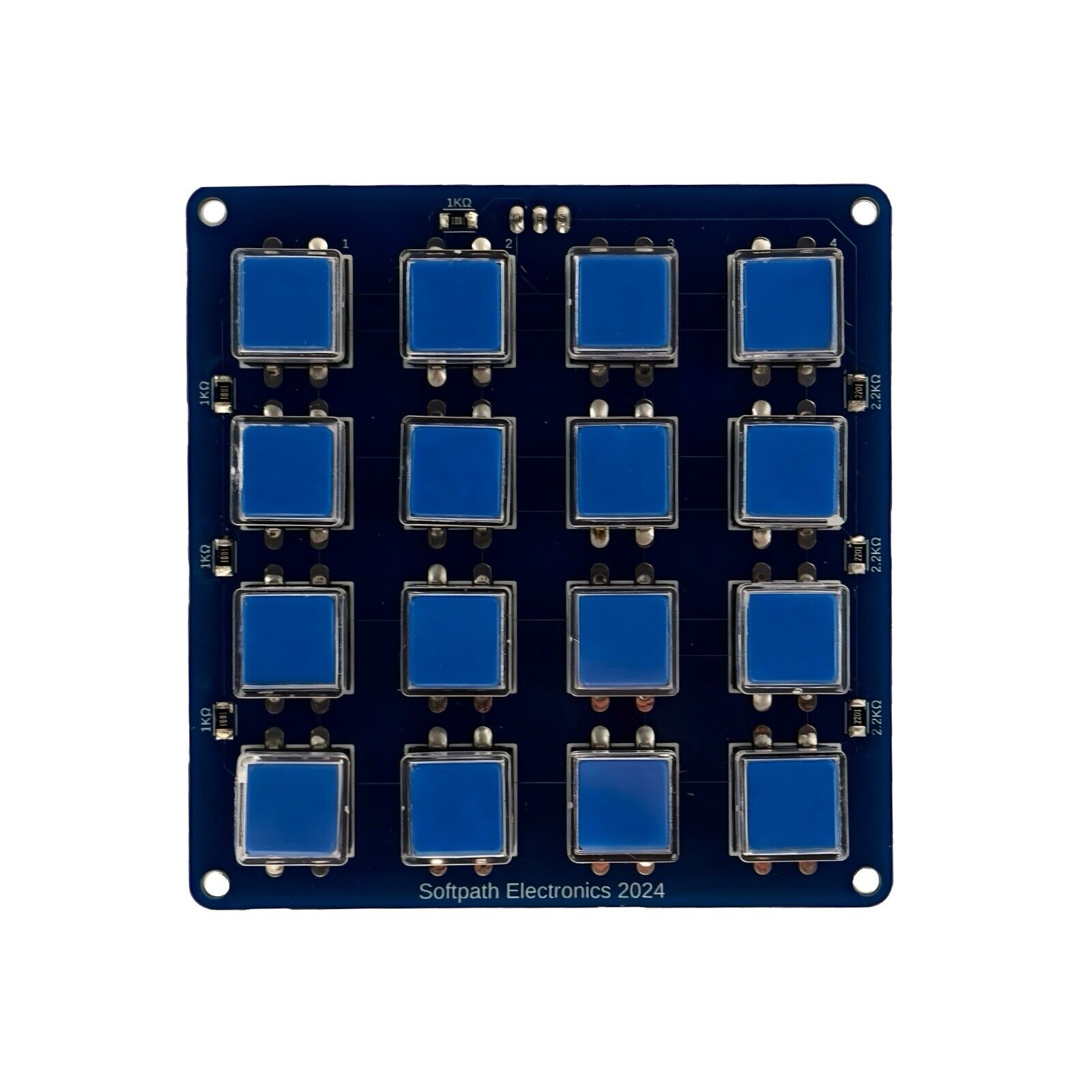

Ansicht des Tastenblocks mit 16 Tasten, jede mit einer blauen Kunststoffkappe versehen. Das Board trägt die Beschriftung "Softpath Electronics 2024" und zeigt die Anordnung der Tasten.
Direkte Draufsicht auf das Tastaturmodul mit blauen Tasten, gleichmäßig angeordnet in einem 4x4-Raster.

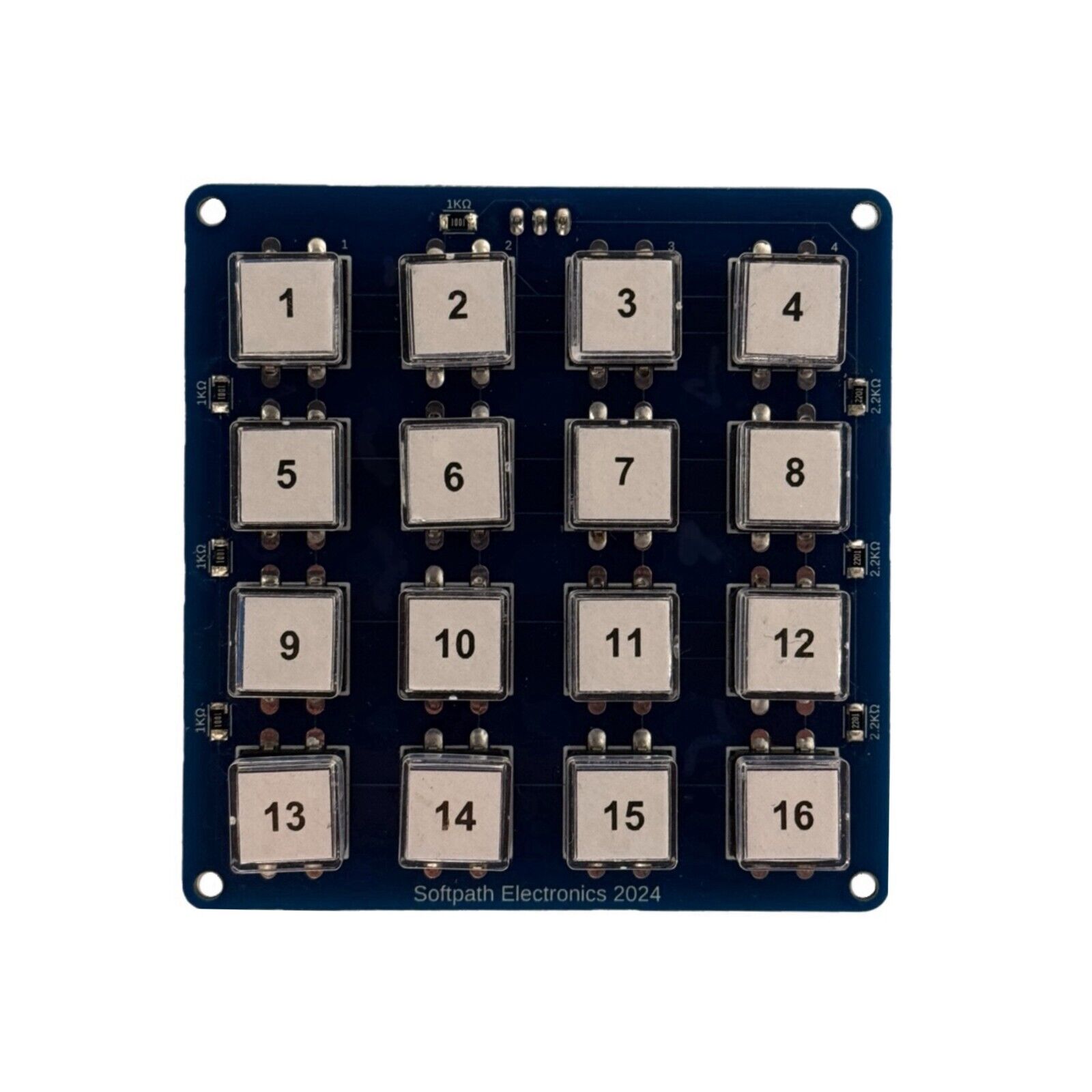

Direkte Draufsicht auf das Modul mit nummerierten klaren Kappen (1 bis 16) auf den Tasten, ideal für Anwendungen mit nummerierten Eingaben.

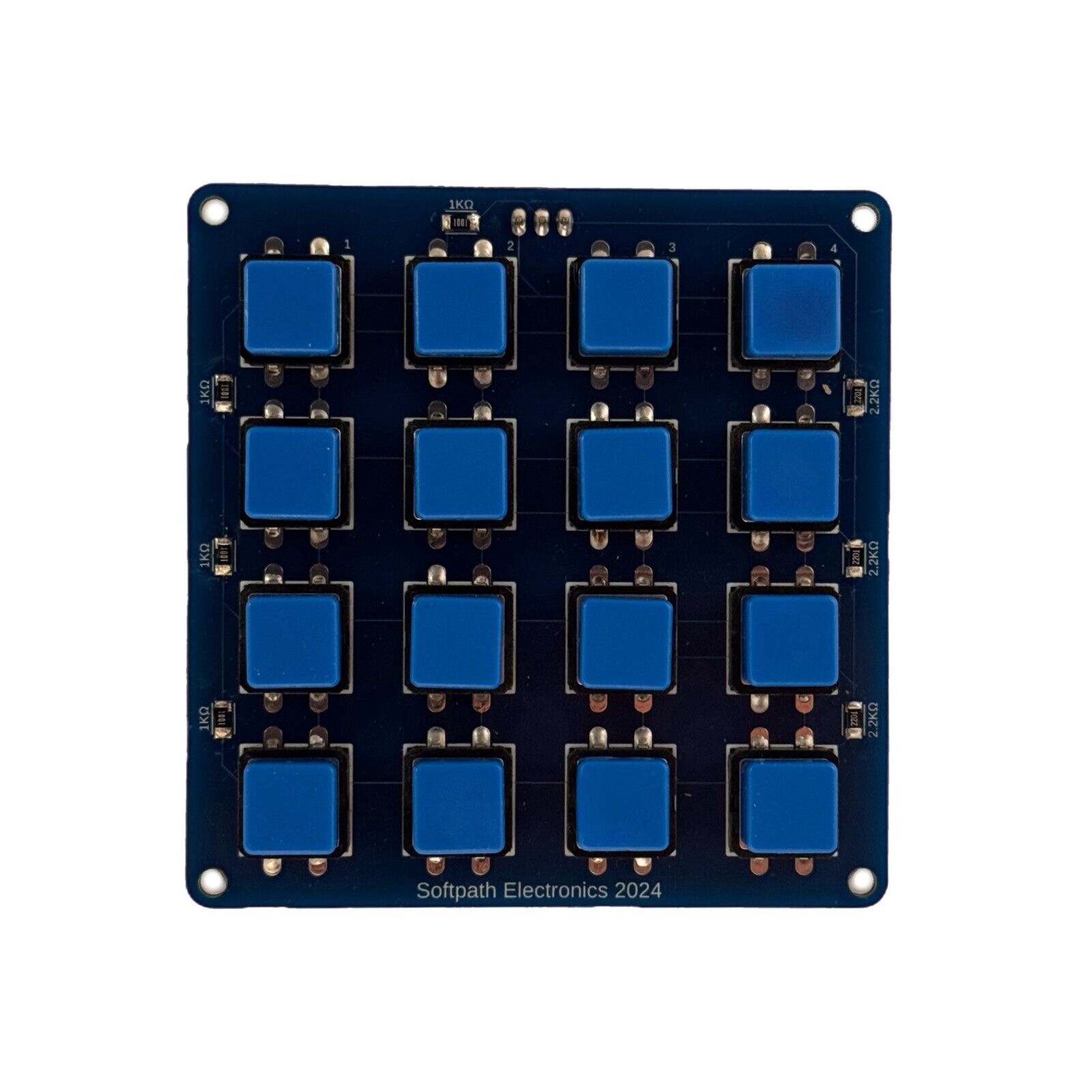

Direkte Draufsicht auf das Tastenfeld mit 16 blauen Kappen, ohne Beschriftungen auf den Tasten.

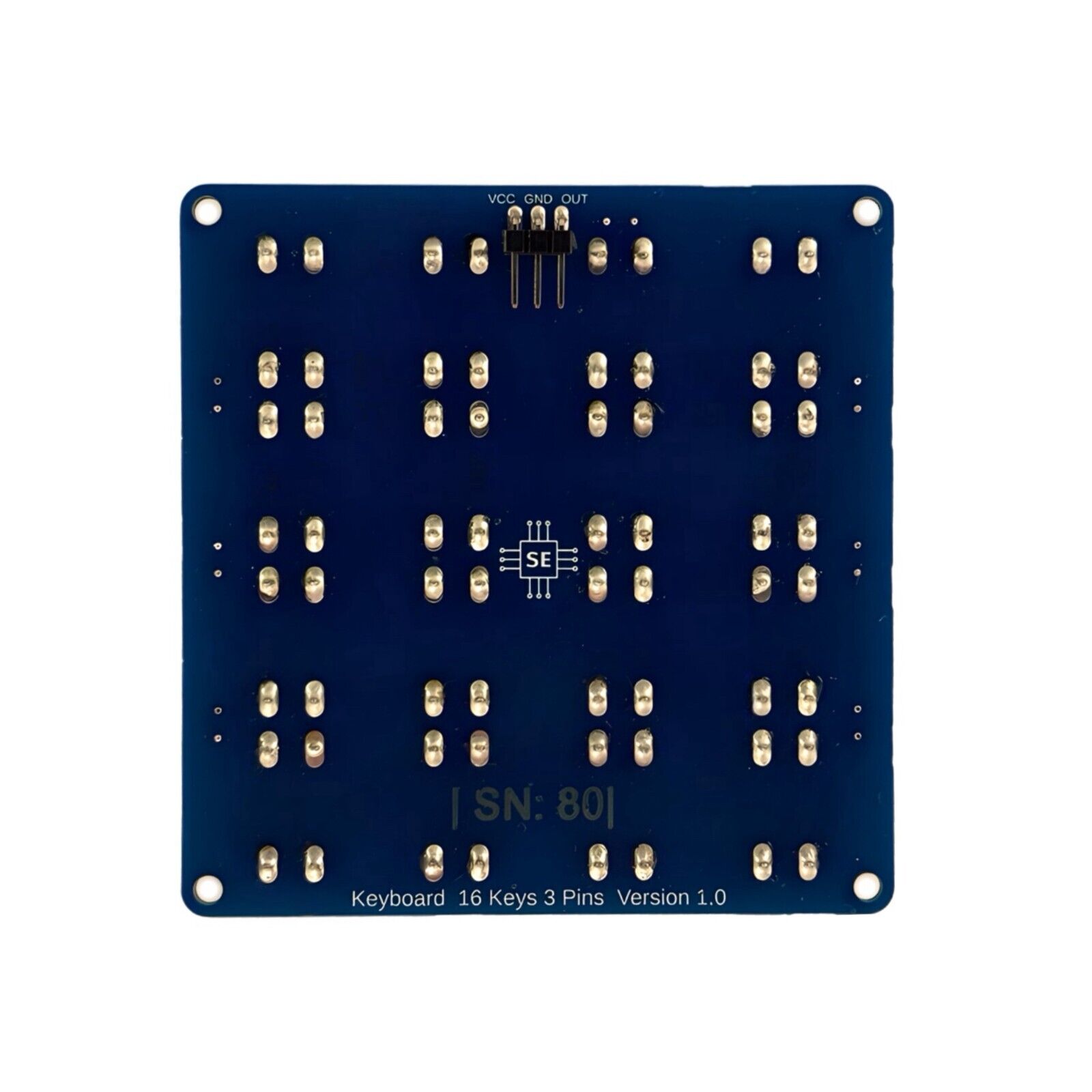

Rückansicht des Tastaturmoduls mit einer klaren Beschriftung der Anschlusspins: VCC, GND, OUT. Das Logo von "Softpath Electronics" ist in der Mitte des Boards zu sehen.

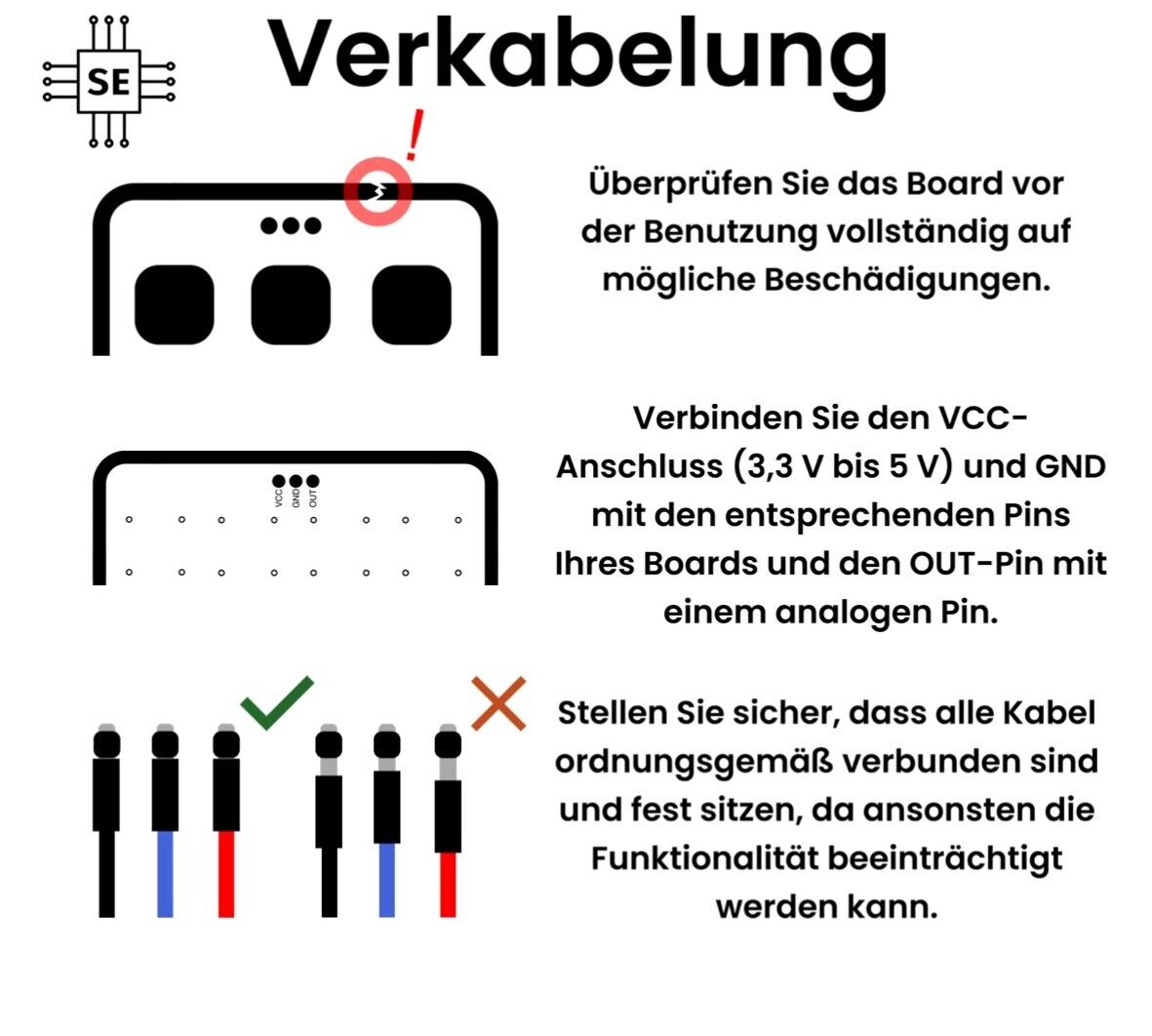

Anleitungsgrafik zur korrekten Verkabelung des Moduls. Enthält Warnhinweise und zeigt, wie die Pins VCC, GND und OUT richtig verbunden werden.

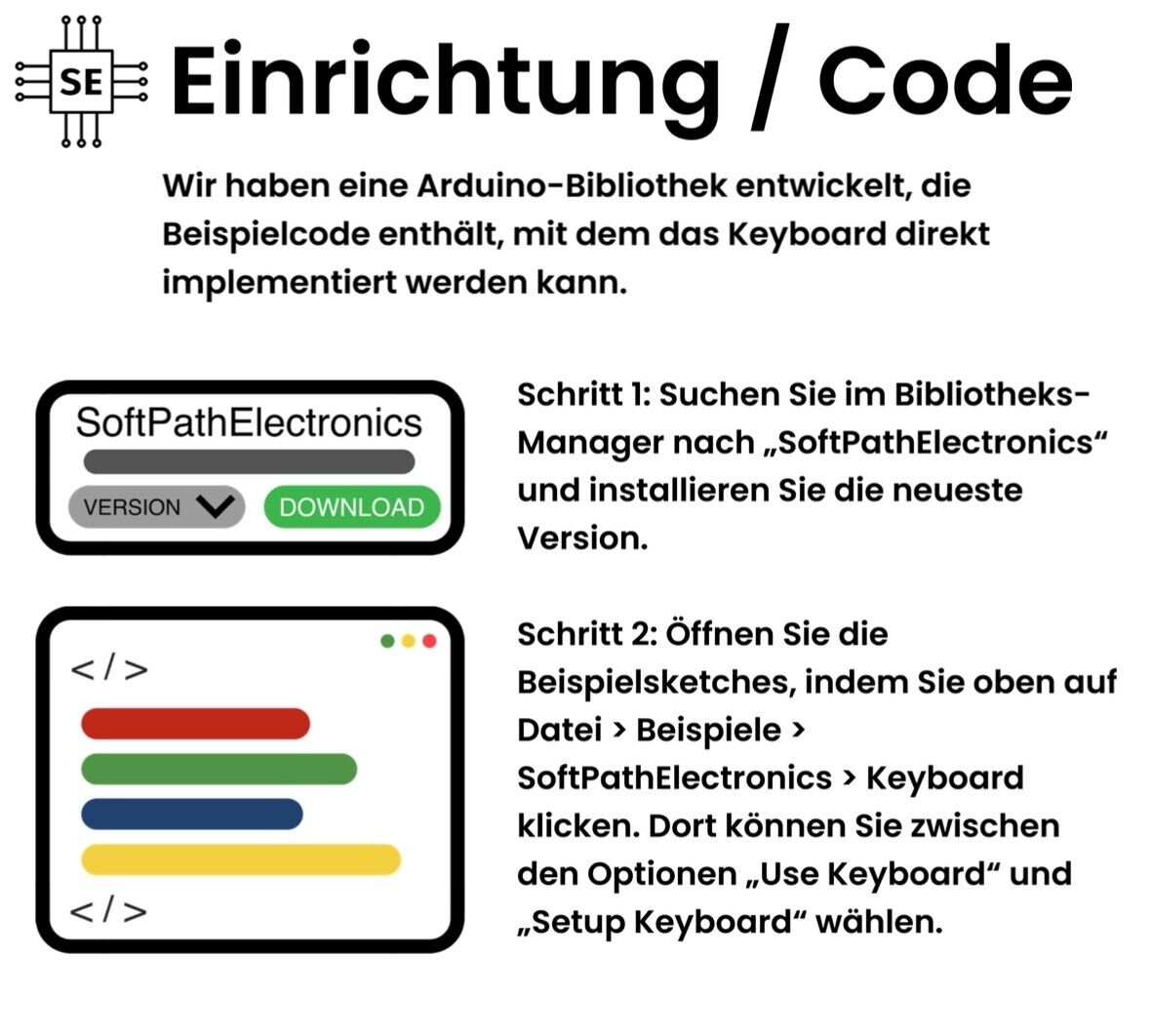

Bild mit detaillierten Anweisungen zur Nutzung einer Arduino-Bibliothek. Schritte zum Download und zur Implementierung von Beispielcode werden beschrieben.

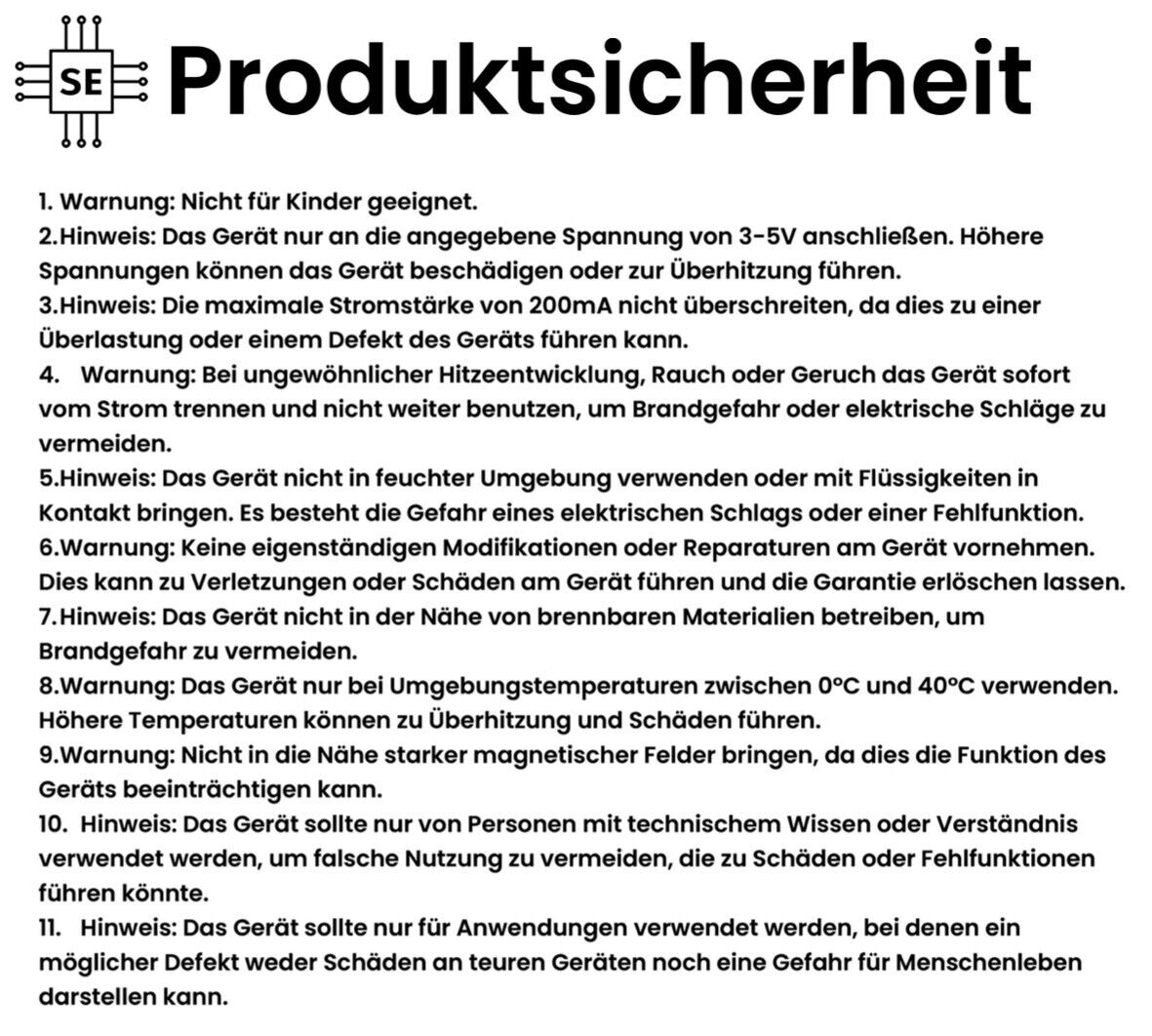

Detaillierte Sicherheits- und Nutzungshinweise für das Produkt, einschließlich Warnungen zu Spannungen, Umgebungstemperaturen und Nutzungsbedingungen.
Grafik mit verschiedenen Symbolen und Nummern (0-16, *, #, +, Pfeile, Kreis), die zur individuellen Beschriftung der Tasten verwendet werden können.
Ein blauer Tastenblock mit 16 nummerierten Tasten, abgedeckt von klaren, abnehmbaren Kappen. Die Beschriftung betont, dass das Produkt nur 3 Pins benötigt, eine vorgefertigte Bibliothek bietet und in Deutschland zusammengebaut wurde. Ansicht des Tastenblocks mit 16 Tasten, jede mit einer blauen Kunststoffkappe versehen. Das Board trägt die Beschriftung Direkte Draufsicht auf das Tastaturmodul mit blauen Tasten, gleichmäßig angeordnet in einem 4x4-Raster. Direkte Draufsicht auf das Modul mit nummerierten klaren Kappen (1 bis 16) auf den Tasten, ideal für Anwendungen mit nummerierten Eingaben. Direkte Draufsicht auf das Tastenfeld mit 16 blauen Kappen, ohne Beschriftungen auf den Tasten. Rückansicht des Tastaturmoduls mit einer klaren Beschriftung der Anschlusspins: VCC, GND, OUT. Das Logo von Anleitungsgrafik zur korrekten Verkabelung des Moduls. Enthält Warnhinweise und zeigt, wie die Pins VCC, GND und OUT richtig verbunden werden. Bild mit detaillierten Anweisungen zur Nutzung einer Arduino-Bibliothek. Schritte zum Download und zur Implementierung von Beispielcode werden beschrieben. Detaillierte Sicherheits- und Nutzungshinweise für das Produkt, einschließlich Warnungen zu Spannungen, Umgebungstemperaturen und Nutzungsbedingungen. Grafik mit verschiedenen Symbolen und Nummern (0-16, *, #, +, Pfeile, Kreis), die zur individuellen Beschriftung der Tasten verwendet werden können.

Tastatur 16 Tasten 3 Pins

Produktnummer: SP-T16   |   Version: 1.0

€14.99 inkl. MwSt.

+ €2,99 inkl. MwSt. Versandkosten (pro Bestellung)
DHL Versand: ca. 2-4 Werktage
Tastatur 16 Tasten 3 Pins, für Arduino & esp32, Keypad, Keyboard, Beschriftbar, 3V
Auf Lager - sofort lieferbar

Spezifikationen

Eigenschaft Details
Marke Softpath Electronics
Tasten 16
Ausgang Analog
Gewicht Ca. 40g
Spannung 3,3V
Abmessungen Ca. L:80, B:78, H:10 mm
Anschlüsse (Pins) 3
Maximale Stromstärke 200mA

Produktbeschreibung

Beschreibung


Unser innovatives Arduino-Keyboard bietet eine platzsparende Lösung für Projekte mit begrenzten Anschlüssen. Mit nur 3 Pins können Sie bis zu 16 Tasten steuern und so mehr Raum für andere Module schaffen. Dieses Design beseitigt das Problem, dass Keyboards oft viele Pins belegen, die für andere Module benötigt werden. Zusätzlich steht eine vorgefertigte Bibliothek (Arduino Library) mit Beispielcode zur Verfügung, die die Implementierung noch einfacher und schneller macht.

Funktionsweise


Die Tastatur mit einem einzigen analogen Ausgang besteht aus 16 Tasten, die in einer Matrix-Anordnung mit Pullup-Widerständen unterschiedlicher Werte aufgebaut sind. Beim Drücken einer Taste schließt sich der Stromkreis über die entsprechenden Widerstände, wodurch am analogen Ausgang ein spezifischer Spannungswert erzeugt wird, der jeder Taste eindeutig zugeordnet ist.
