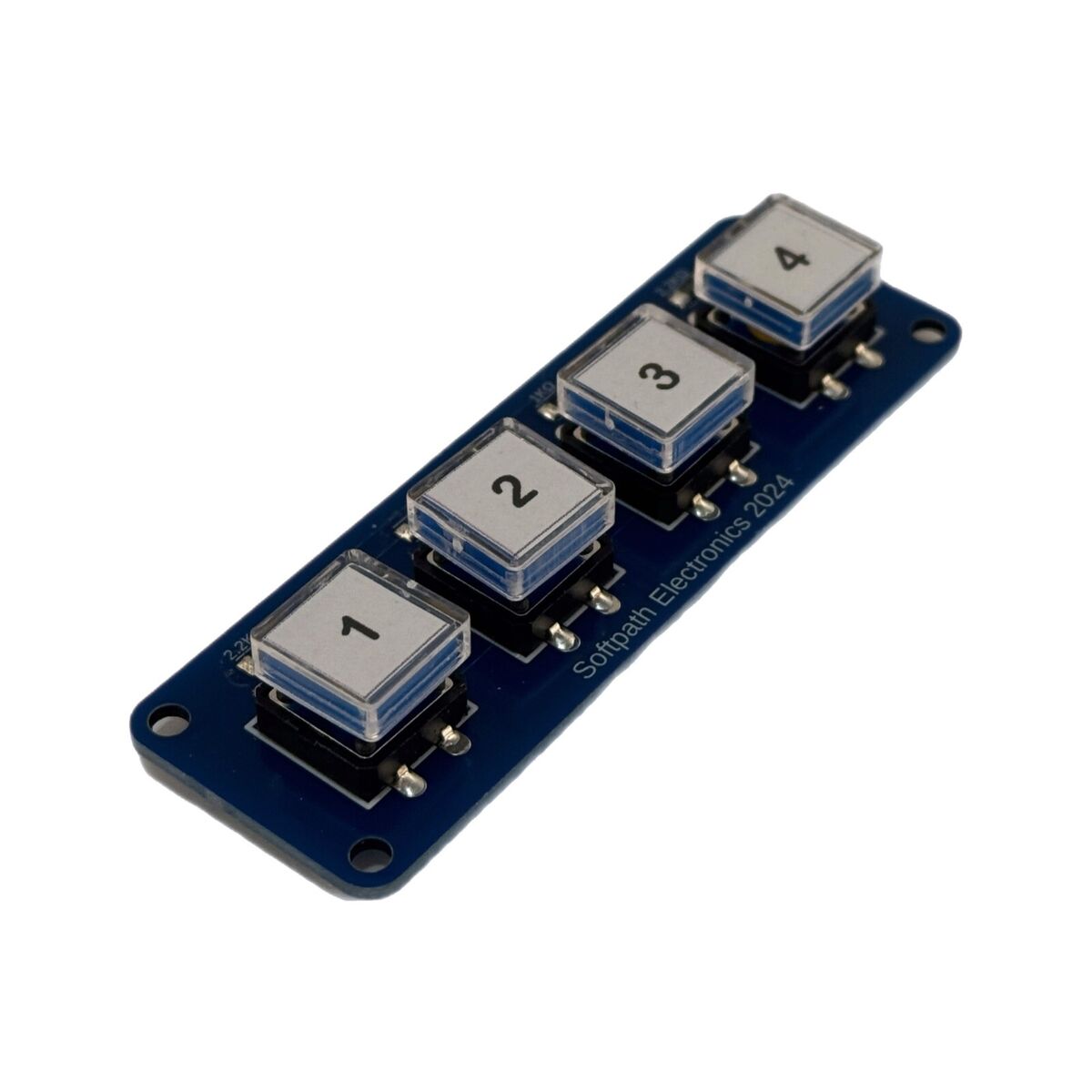

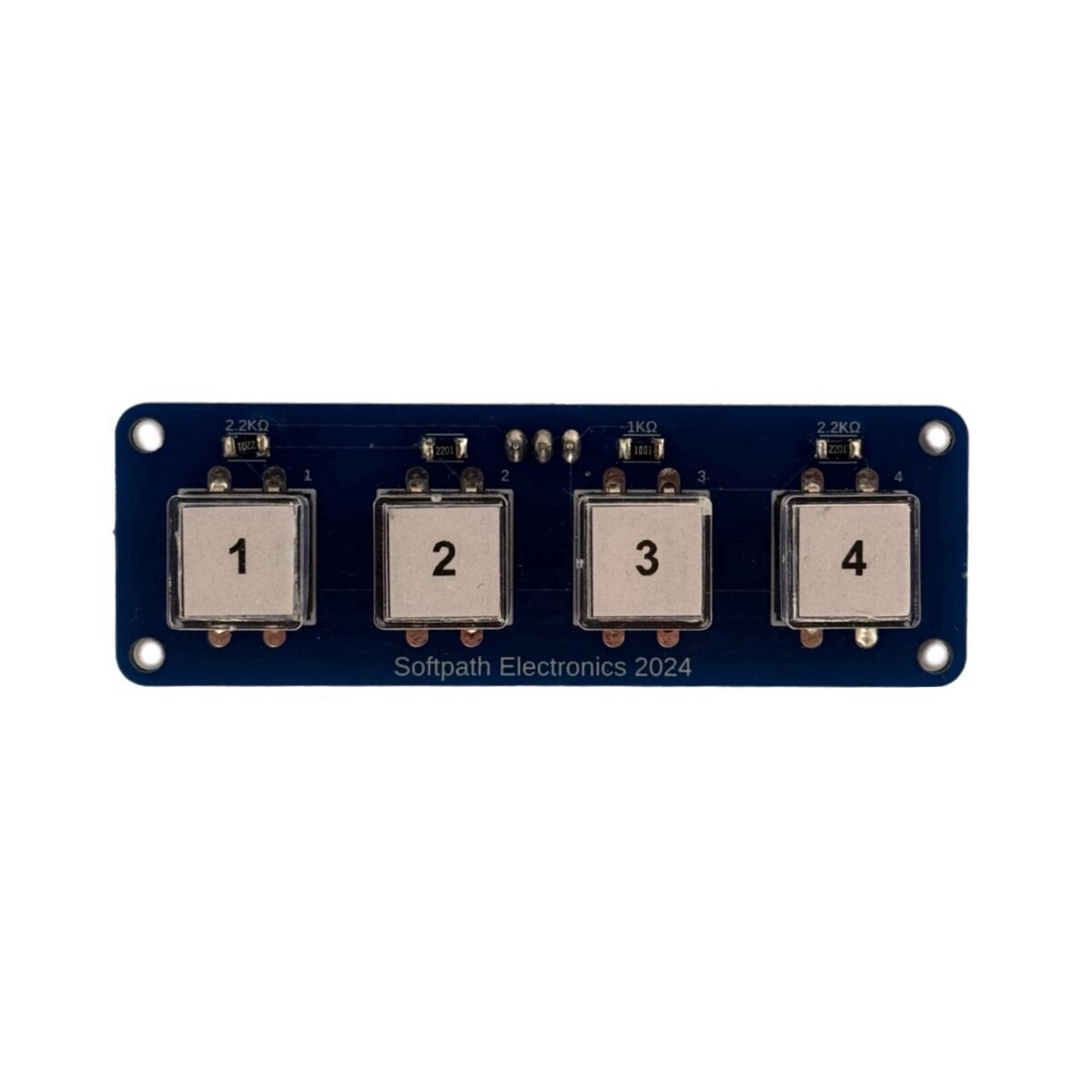

Nahaufnahme eines 4-Tastenblocks mit nummerierten klaren Kappen (1 bis 4). Das Modul ist kompakt und zeigt die Softpath Electronics-Beschriftung.

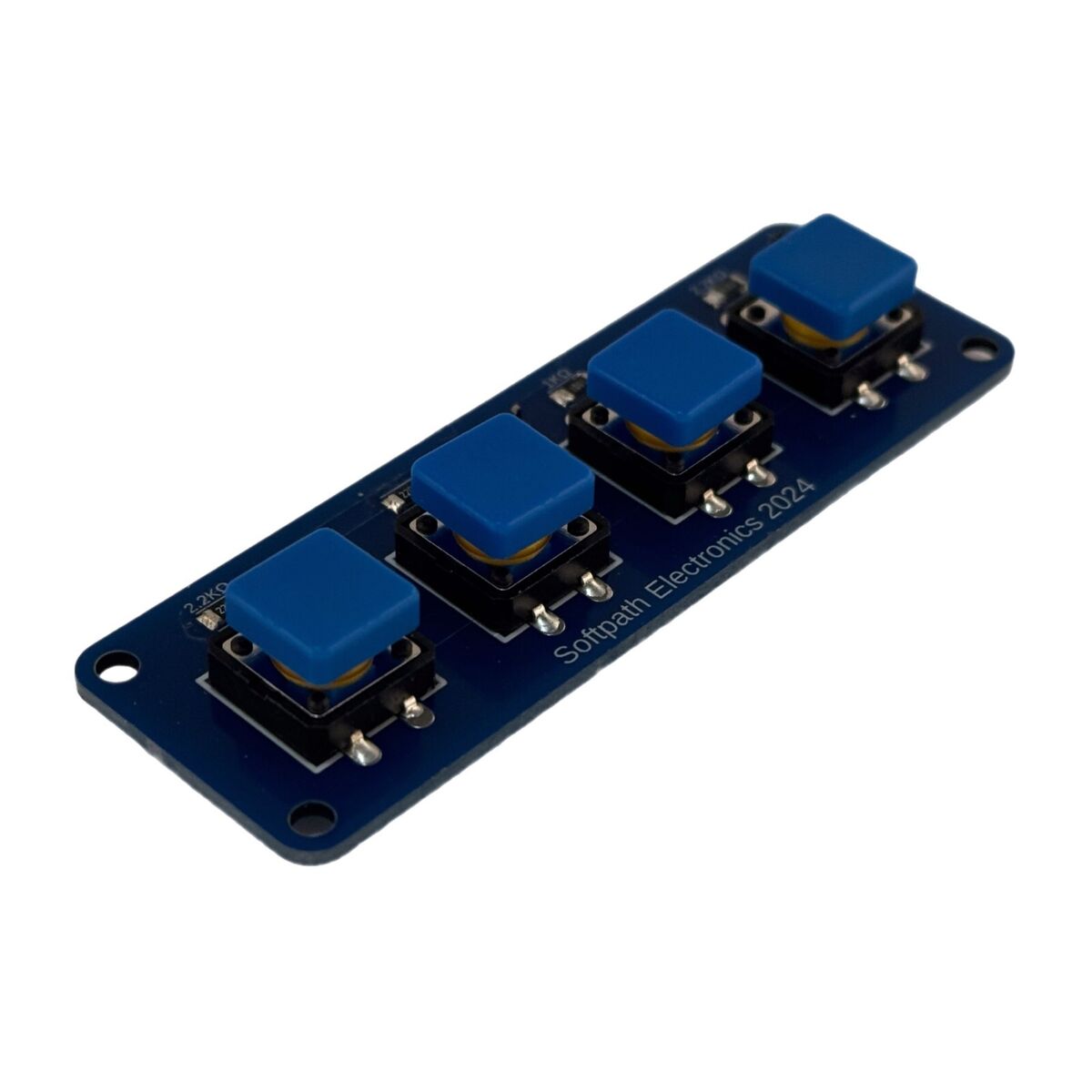

Schrägansicht eines 4-Tastenblocks, die blauen Kappen sind unbeschriftet und heben das minimalistische Design hervor.

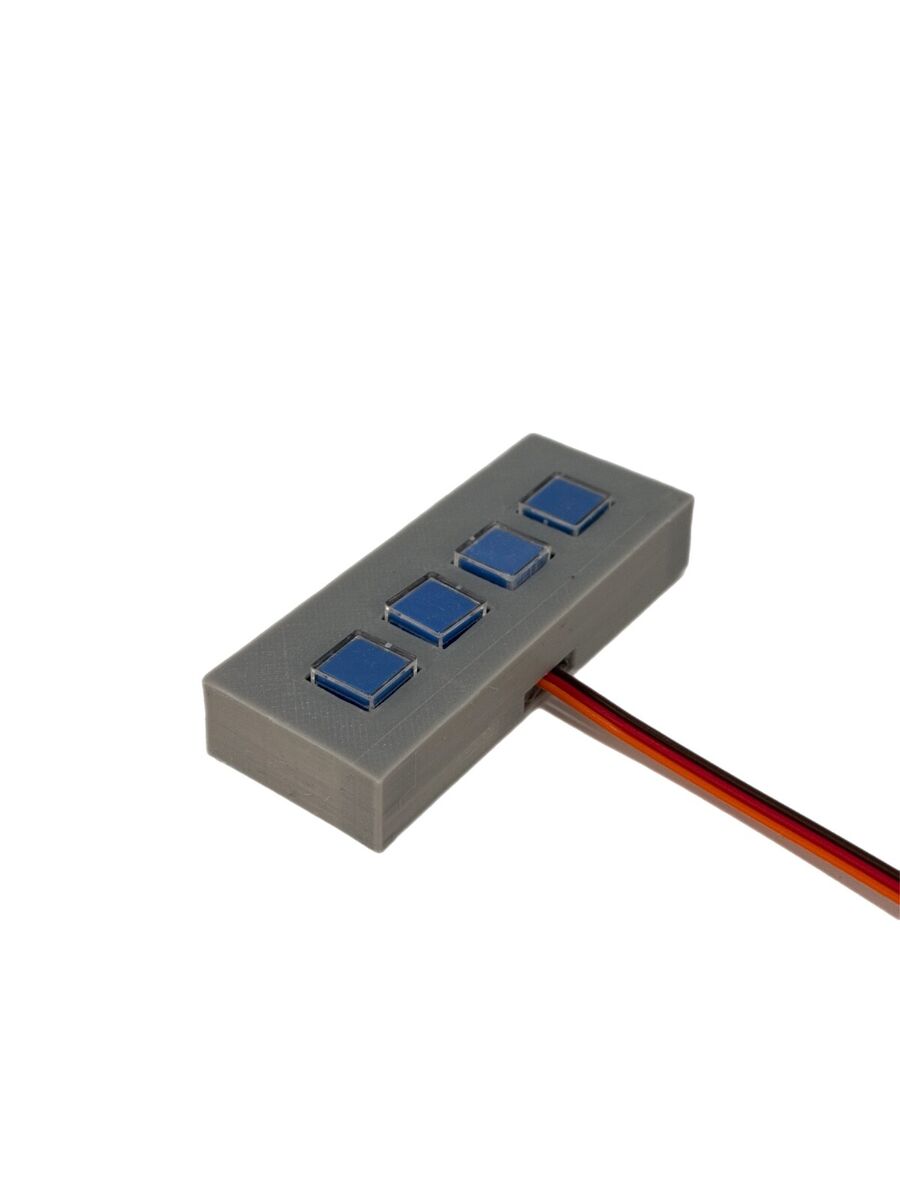

Graues Kunststoffgehäuse mit 4 blauen Tasten und einem Kabelanschluss. Kompakt und ideal für individuelle Anwendungen.

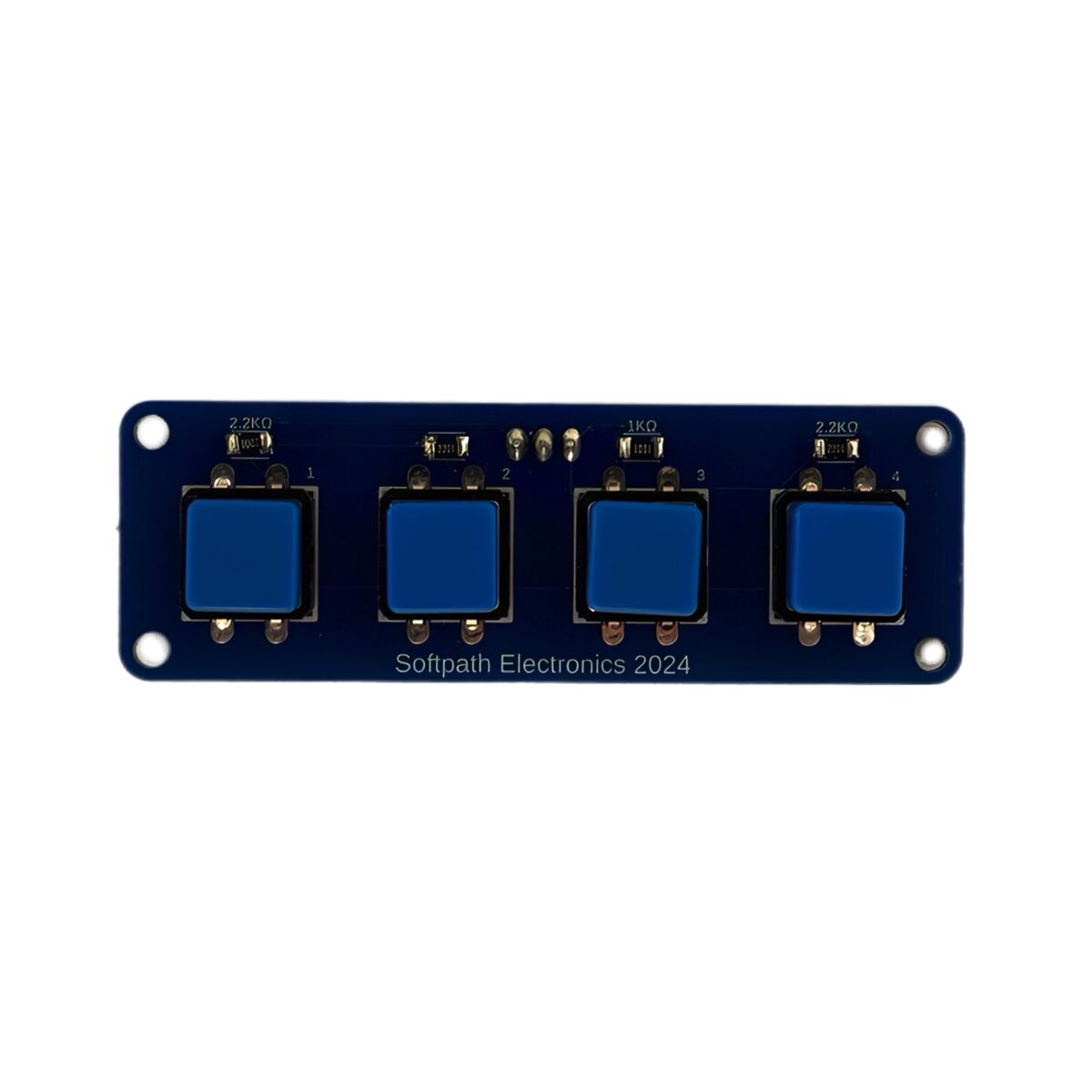

Draufsicht auf den 4-Tastenblock mit blauen Kappen, gleichmäßig in einer Linie angeordnet.
Draufsicht auf den Tastenblock mit klaren Kappen, die nummeriert sind (1 bis 4). Eine praktische Lösung für beschriftete Tasten.

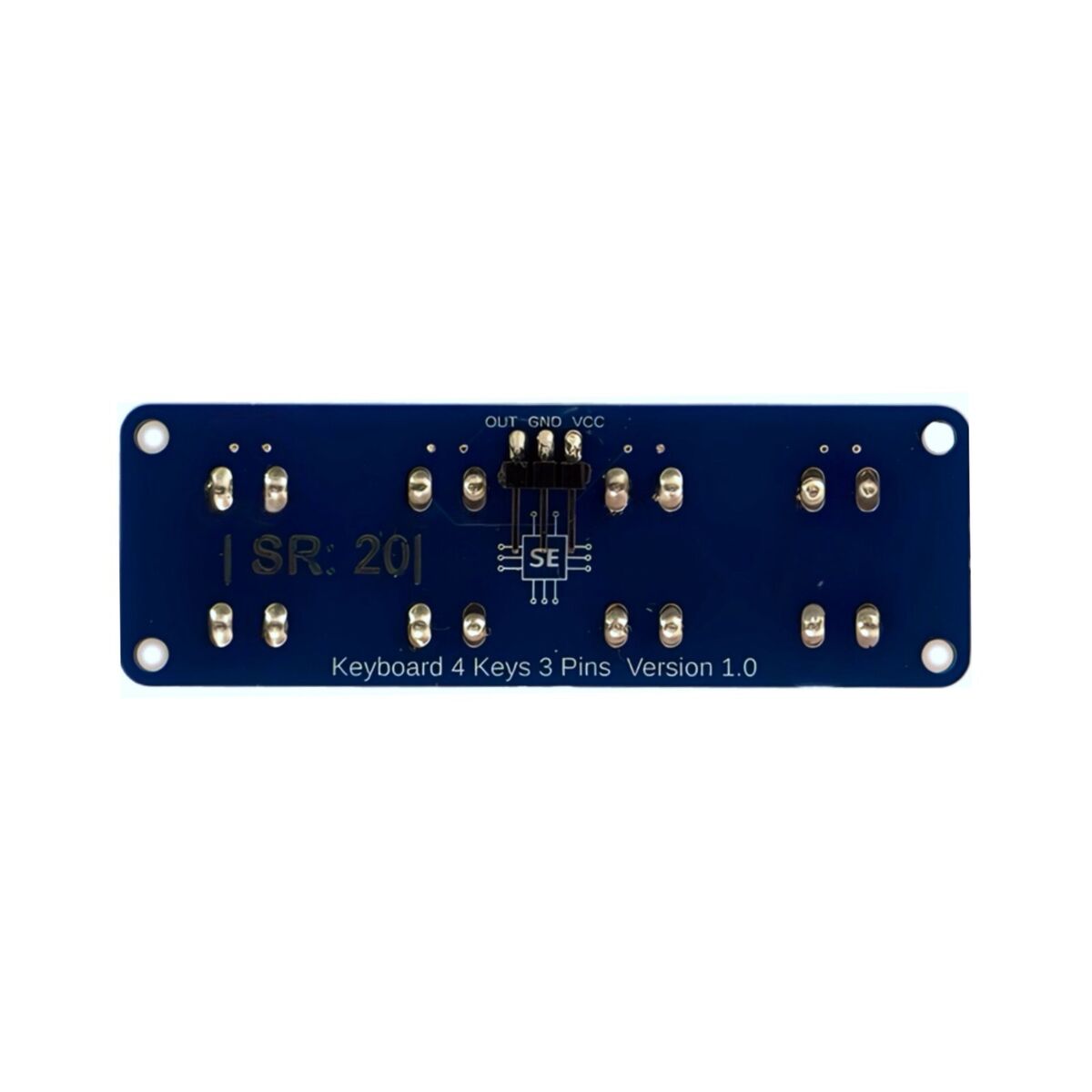

Rückansicht des Tastenblocks mit VCC-, GND- und OUT-Pins sowie der Seriennummer "SR: 20".
Detaillierte Ansicht des blauen 4-Tastenblocks, zeigt Schaltpläne und die Anordnung der elektronischen Komponenten.

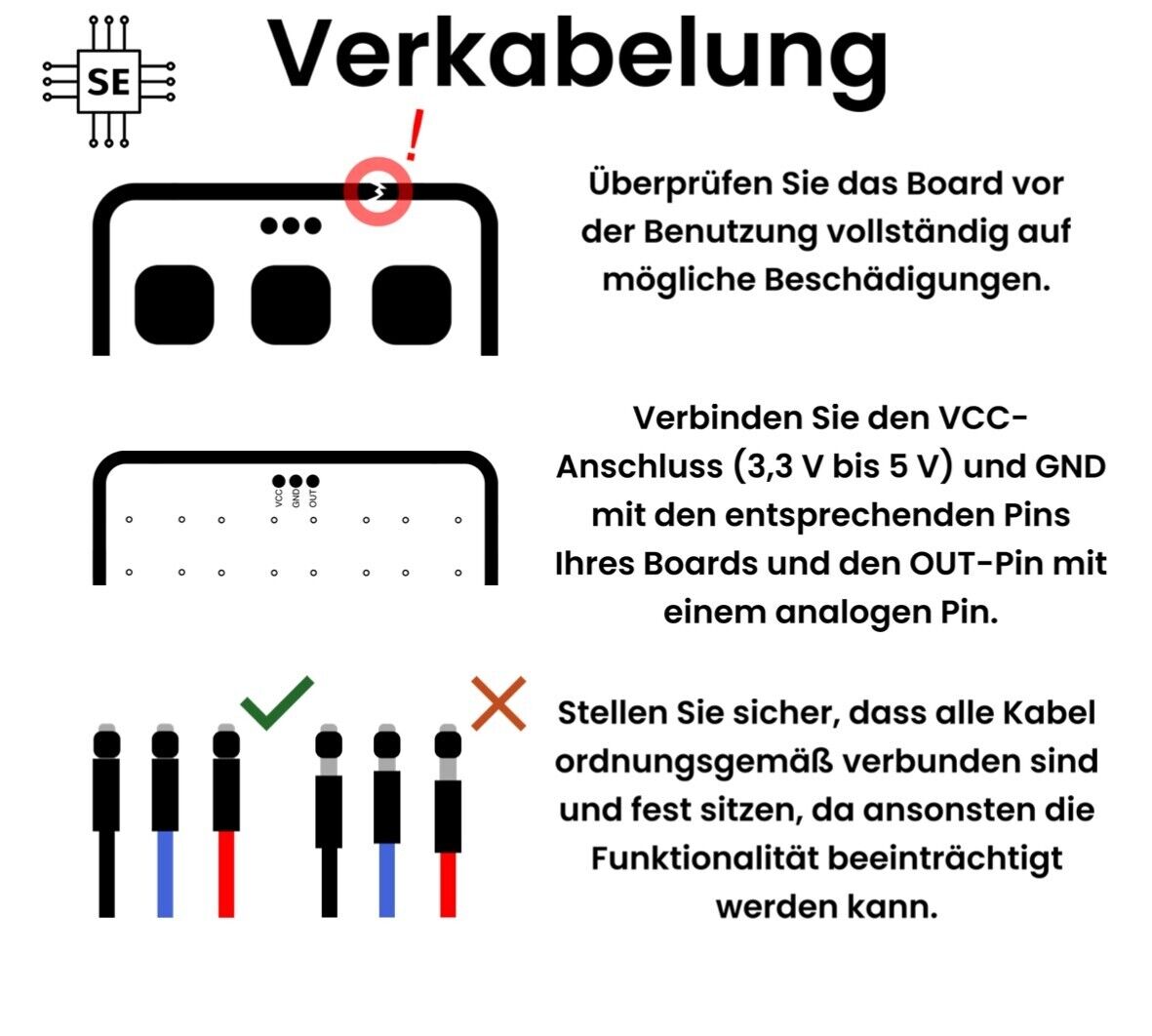

Anleitung zur korrekten Verkabelung des Moduls, mit hervorgehobenen Warnhinweisen und einem Schaubild der richtigen und falschen Verkabelung.

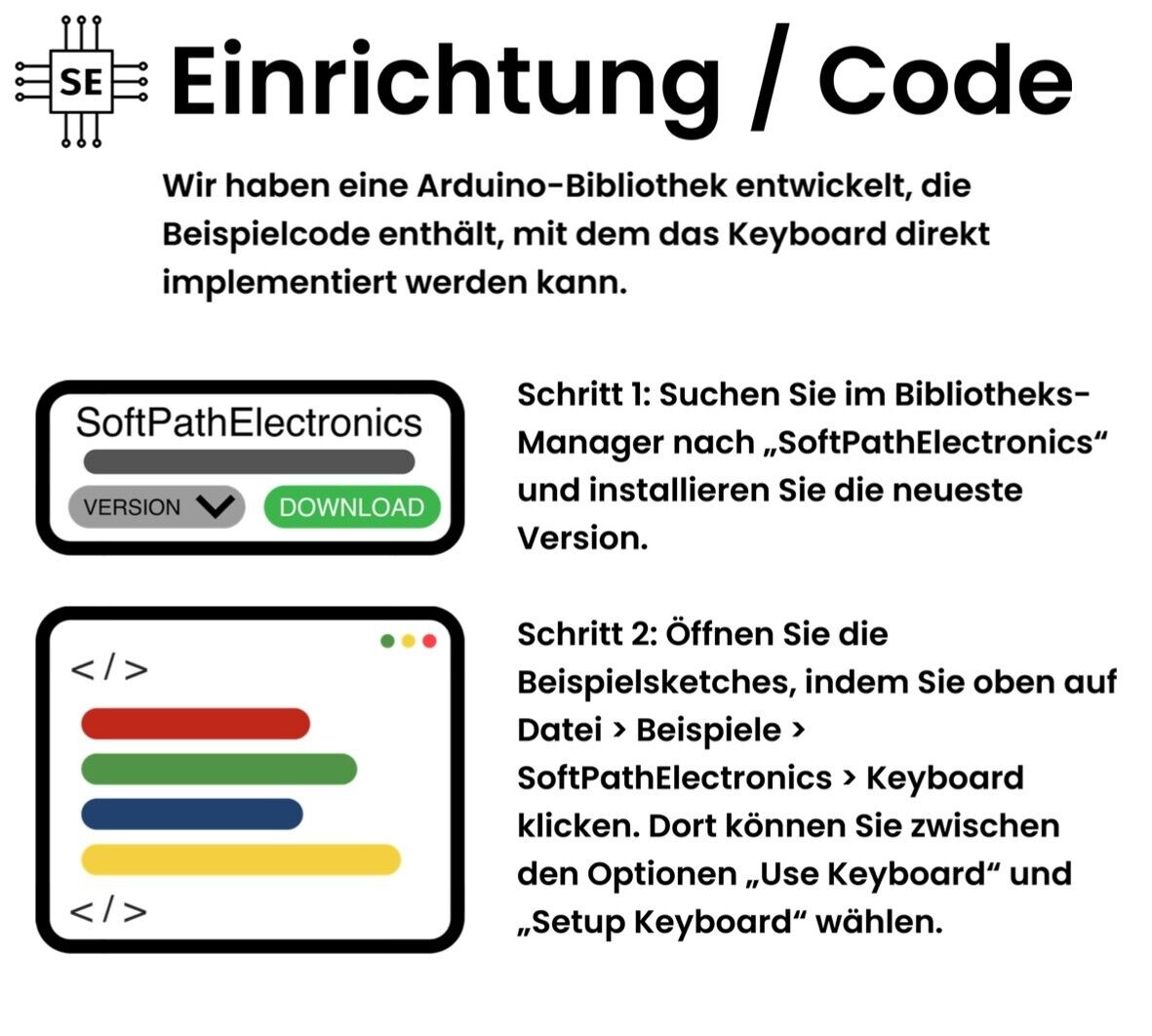

Anweisungen zur Installation einer Arduino-Bibliothek und zur Verwendung von Beispielcode, um das Tastenmodul zu implementieren.

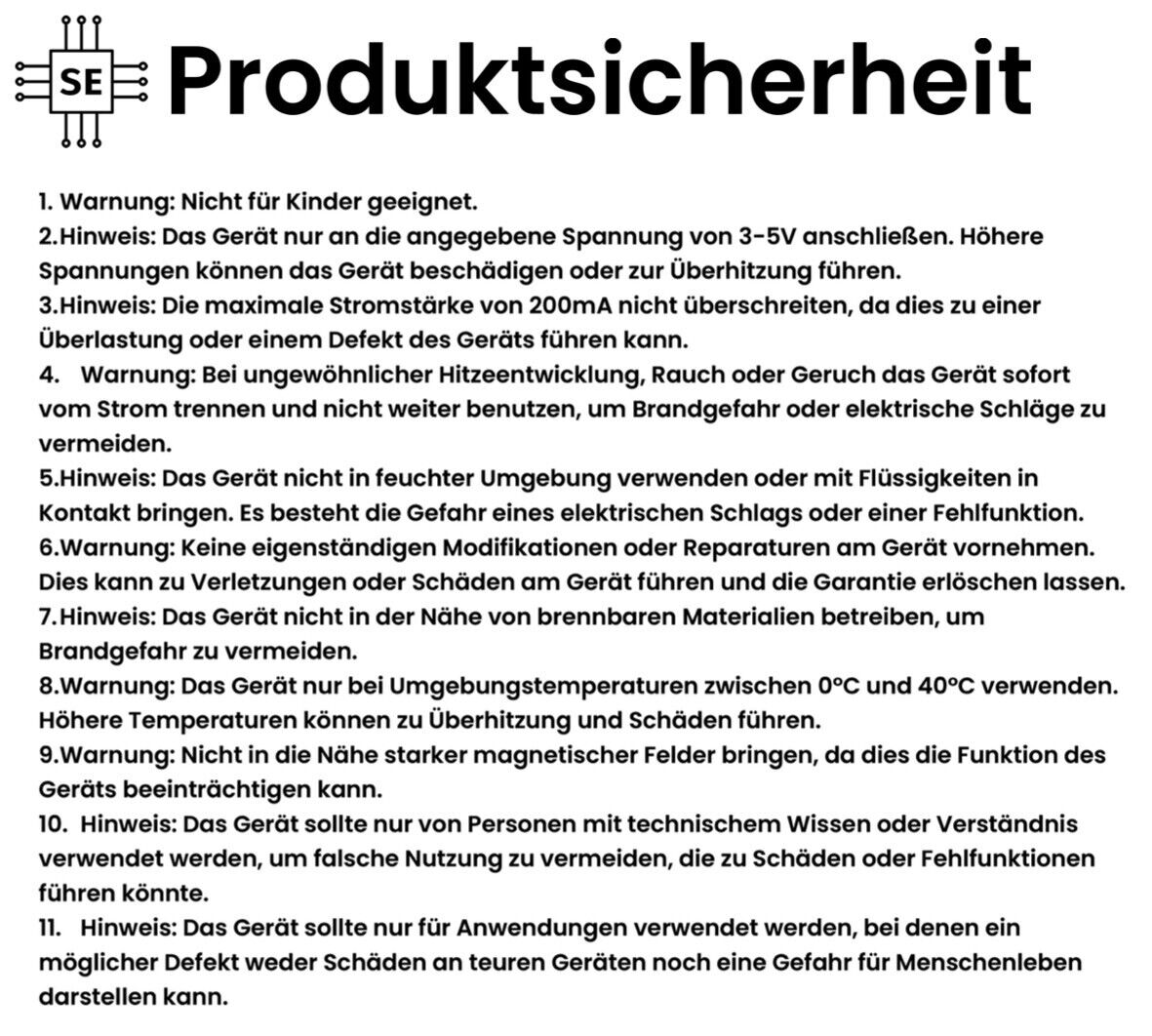

Detaillierte Sicherheitshinweise für die Nutzung des Produkts, einschließlich Warnungen vor falscher Spannung, Umgebungstemperatur und unsachgemäßer Handhabung.
Eine Symbolgrafik, die Zahlen (0-16) sowie Sonderzeichen (*, #, +) und Pfeile für die individuelle Gestaltung der Tasten zeigt.
Ein blaues 4-Tasten-Modul mit klaren Kappen, die Pfeilsymbole anzeigen. Auf der rechten Seite ein Gehäuse mit denselben Tasten und einer Kabelverbindung. Beschriftung weist auf die Features hin. Nahaufnahme eines 4-Tastenblocks mit nummerierten klaren Kappen (1 bis 4). Das Modul ist kompakt und zeigt die Softpath Electronics-Beschriftung. Schrägansicht eines 4-Tastenblocks, die blauen Kappen sind unbeschriftet und heben das minimalistische Design hervor. Graues Kunststoffgehäuse mit 4 blauen Tasten und einem Kabelanschluss. Kompakt und ideal für individuelle Anwendungen. Draufsicht auf den 4-Tastenblock mit blauen Kappen, gleichmäßig in einer Linie angeordnet. Draufsicht auf den Tastenblock mit klaren Kappen, die nummeriert sind (1 bis 4). Eine praktische Lösung für beschriftete Tasten. Rückansicht des Tastenblocks mit VCC-, GND- und OUT-Pins sowie der Seriennummer Detaillierte Ansicht des blauen 4-Tastenblocks, zeigt Schaltpläne und die Anordnung der elektronischen Komponenten. Anleitung zur korrekten Verkabelung des Moduls, mit hervorgehobenen Warnhinweisen und einem Schaubild der richtigen und falschen Verkabelung. Anweisungen zur Installation einer Arduino-Bibliothek und zur Verwendung von Beispielcode, um das Tastenmodul zu implementieren. Detaillierte Sicherheitshinweise für die Nutzung des Produkts, einschließlich Warnungen vor falscher Spannung, Umgebungstemperatur und unsachgemäßer Handhabung. Eine Symbolgrafik, die Zahlen (0-16) sowie Sonderzeichen (*, #, +) und Pfeile für die individuelle Gestaltung der Tasten zeigt.

Tastatur 4 Tasten 3 Pins

Produktnummer: SP-T4   |   Version: 1.0

€6.99 inkl. MwSt.

+ €2,99 inkl. MwSt. Versandkosten (pro Bestellung)
DHL Versand: ca. 2-4 Werktage
Tastatur 4 Tasten 3 Pins, für Arduino & esp32, Keypad, Keyboard, Beschriftbar
Auf Lager - sofort lieferbar

Spezifikationen

Eigenschaft Details
Marke Softpath Electronics
Tasten 4
Ausgang Analog
Gewicht Ca. 10g
Spannung 3-5V
Abmessungen Ca. L:78, B:26, H:10 mm
Anschlüsse (Pins) 3
Maximale Stromstärke 200mA

Produktbeschreibung

Beschreibung


Unser innovatives Arduino-Keyboard bietet eine platzsparende Lösung für Projekte mit begrenzten Anschlüssen. Mit nur 3 Pins können Sie bis zu 4 Tasten steuern und so mehr Raum für andere Module schaffen. Dieses Design beseitigt das Problem, dass Keyboards oft viele Pins belegen, die für andere Module benötigt werden. Zusätzlich steht eine vorgefertigte Bibliothek (Arduino Library) mit Beispielcode zur Verfügung, die die Implementierung noch einfacher und schneller macht.

Funktionsweise


Die Tastatur mit einem einzigen analogen Ausgang besteht aus 4 Tasten, die in einer Matrix-Anordnung mit Pullup-Widerständen unterschiedlicher Werte aufgebaut sind. Beim Drücken einer Taste schließt sich der Stromkreis über die entsprechenden Widerstände, wodurch am analogen Ausgang ein spezifischer Spannungswert erzeugt wird, der jeder Taste eindeutig zugeordnet ist.
