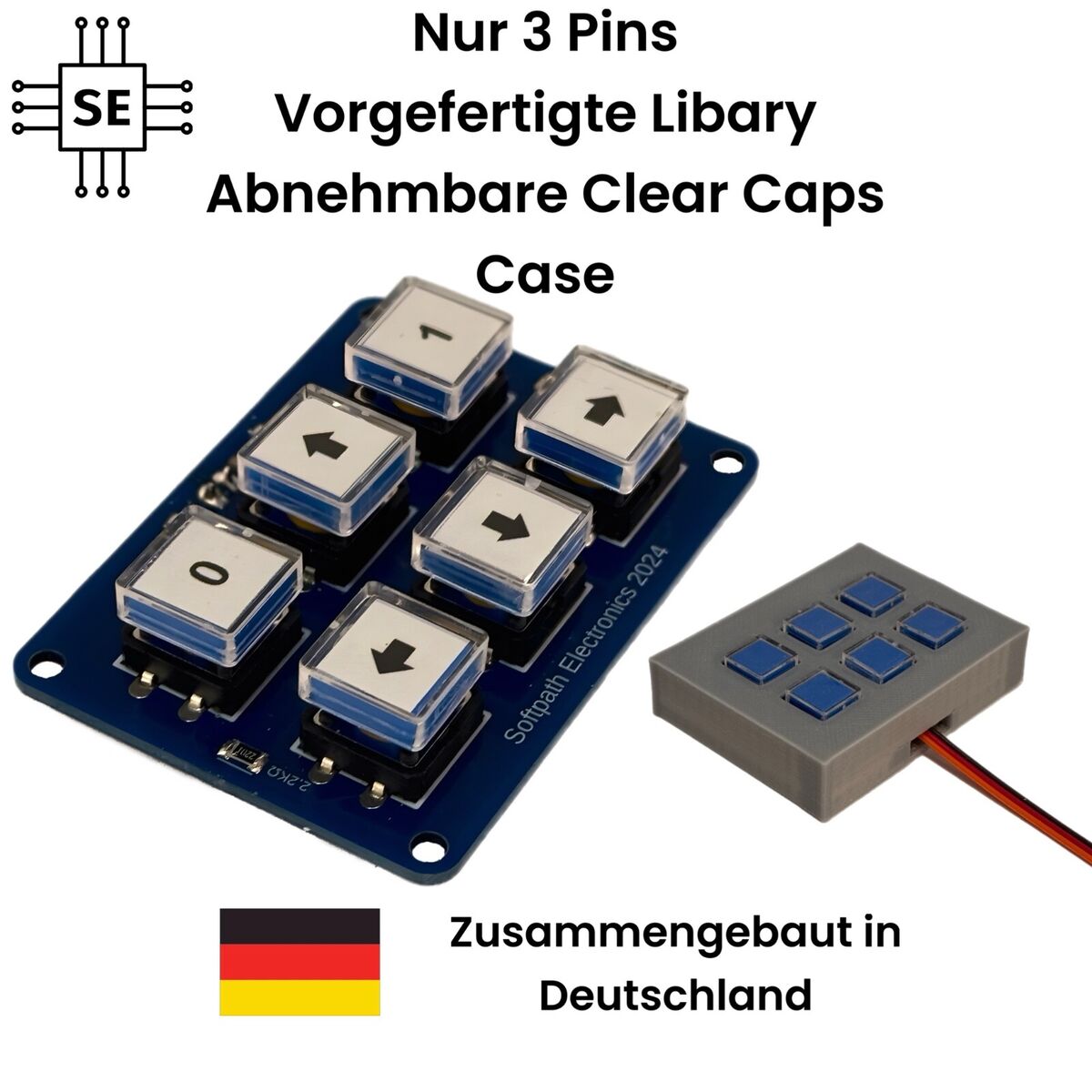

Ein blaues Tastenmodul mit 6 nummerierten Tasten und klaren Kappen. Auf der rechten Seite ist ein Gehäuse mit denselben Tasten und Kabelverbindung zu sehen. Beschriftung hebt Features wie "Nur 3 Pins" hervor.

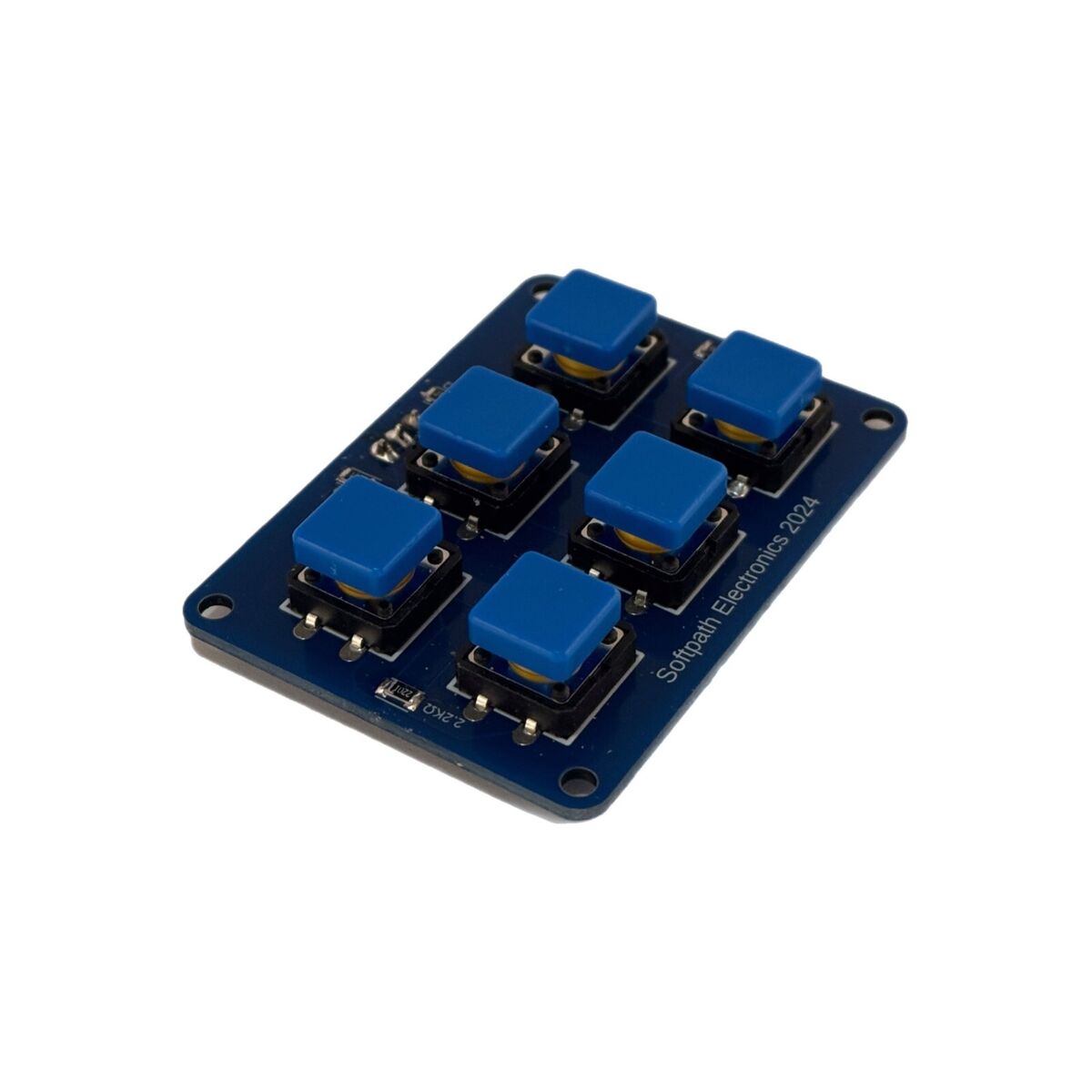

Schrägansicht eines blauen Tastenmoduls mit 6 Tasten, die jeweils mit einer blauen Kunststoffkappe abgedeckt sind. Logo "Softpath Electronics 2024" ist sichtbar.

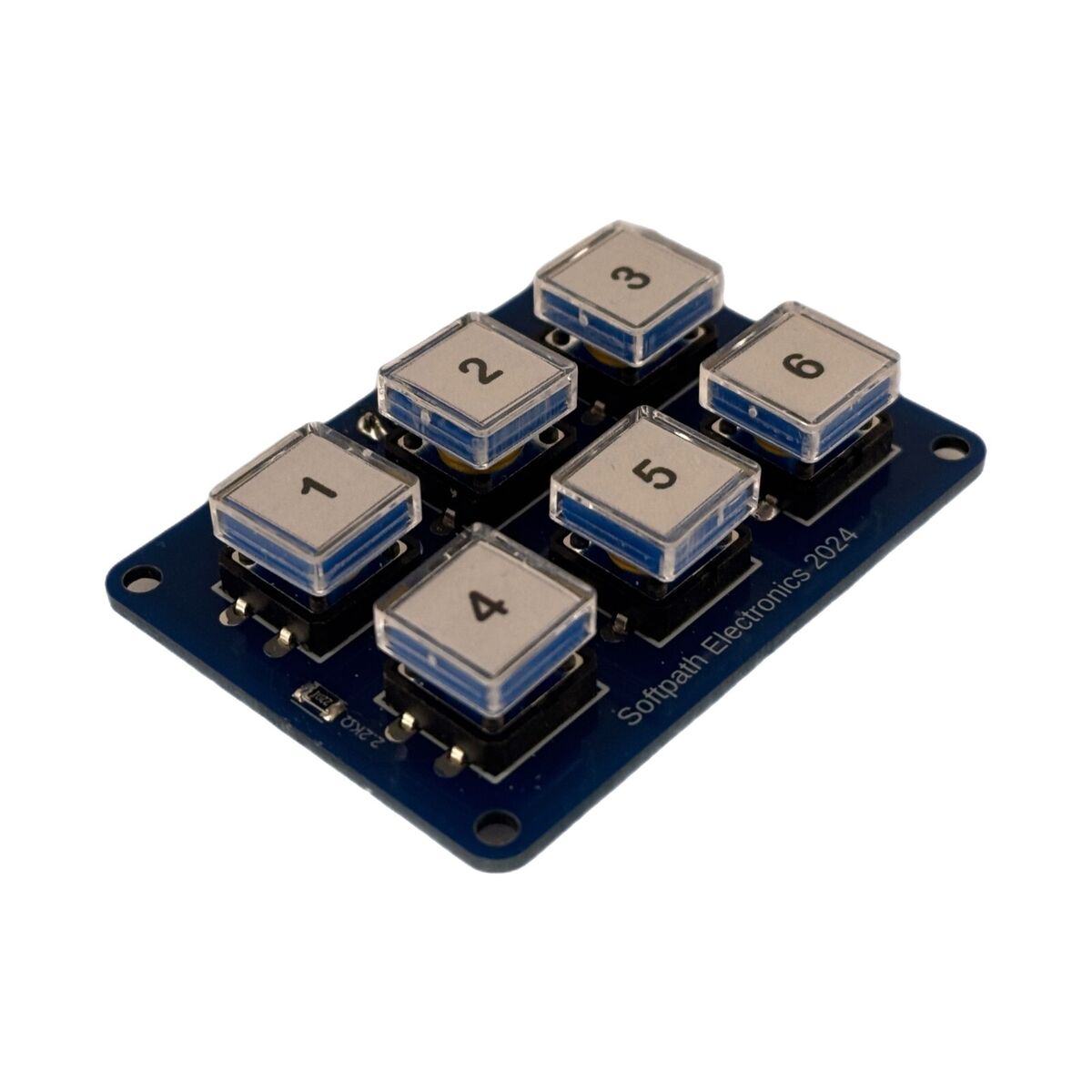

Nahaufnahme eines 6-Tastenblocks mit nummerierten klaren Kappen, von 1 bis 6. Die Kappen sind abnehmbar und der Block ist auf einem blauen Board montiert.

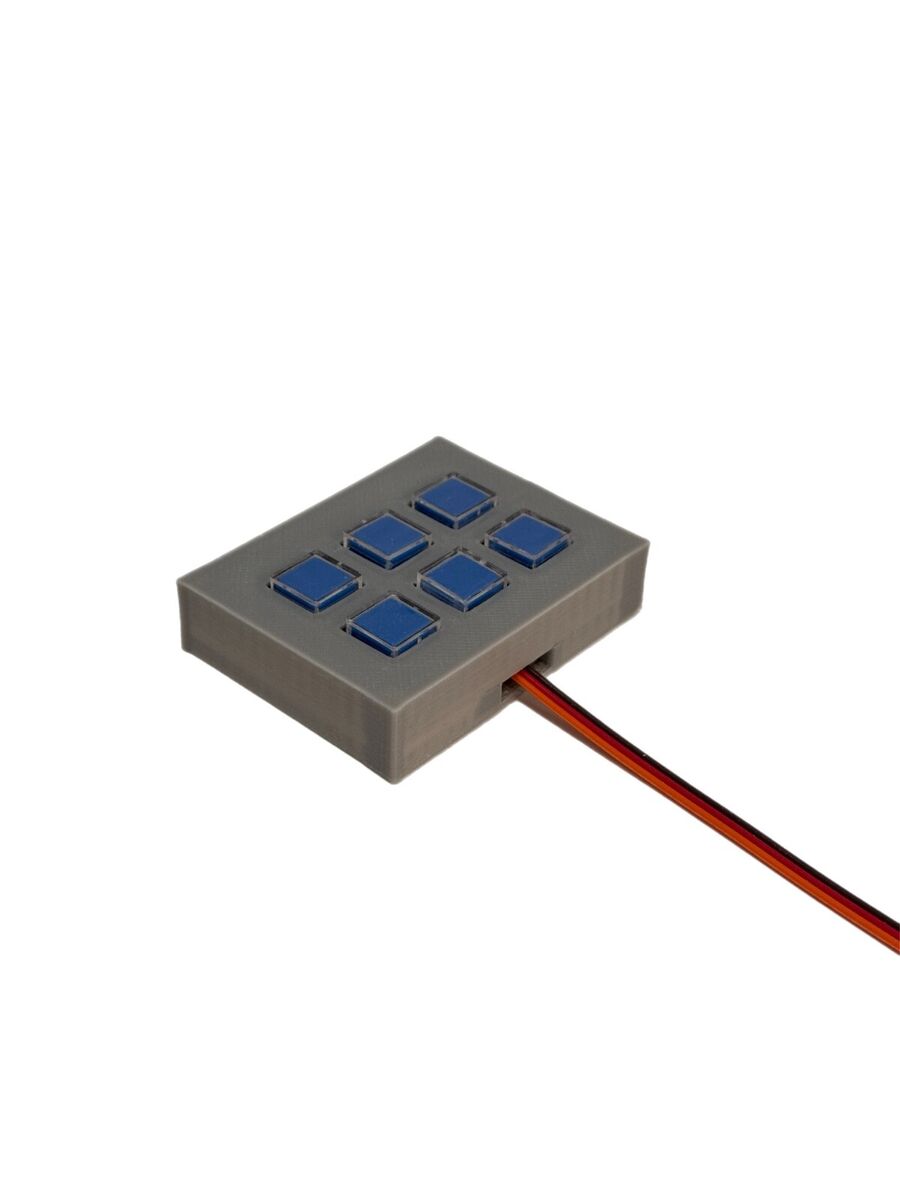

Graues Kunststoffgehäuse mit 6 blauen Tasten. Das Gehäuse enthält Kabel zur Verbindung mit anderen elektronischen Komponenten.

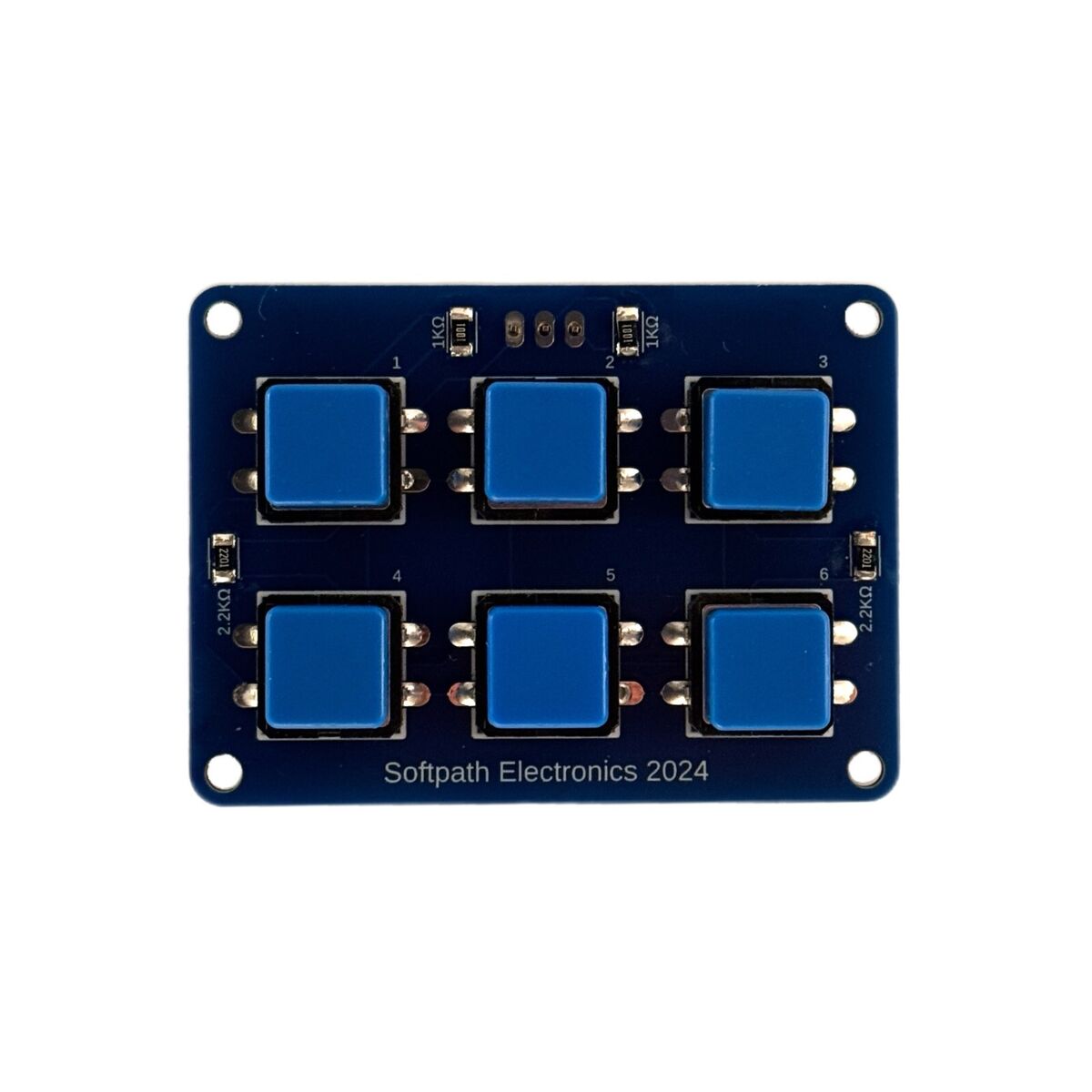

Draufsicht auf den 6-Tastenblock mit blauen Kappen, gleichmäßig in einem 2x3-Raster angeordnet

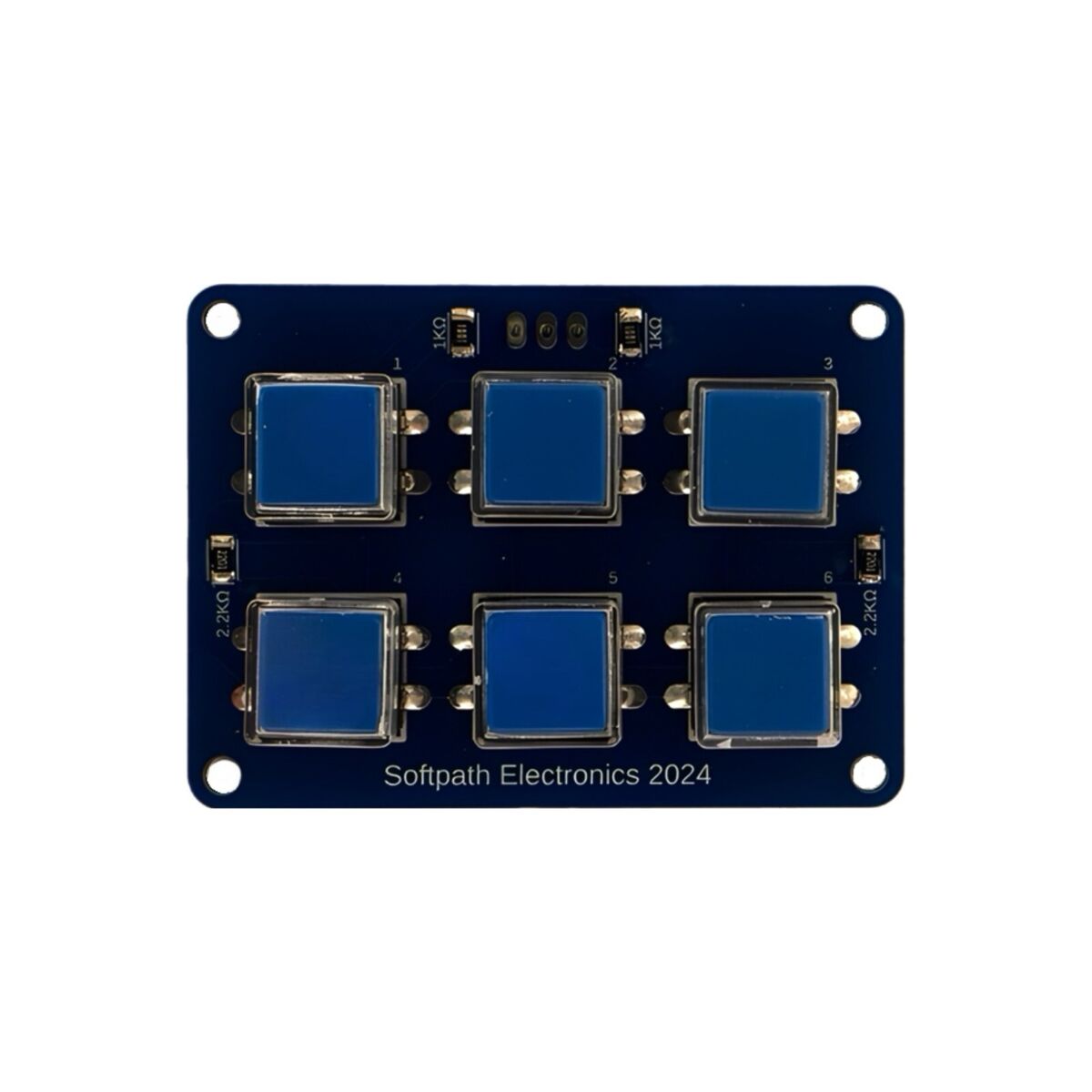

Draufsicht auf den 6-Tastenblock mit blauen Kappen, gleichmäßig in einem 2x3-Raster angeordnet.

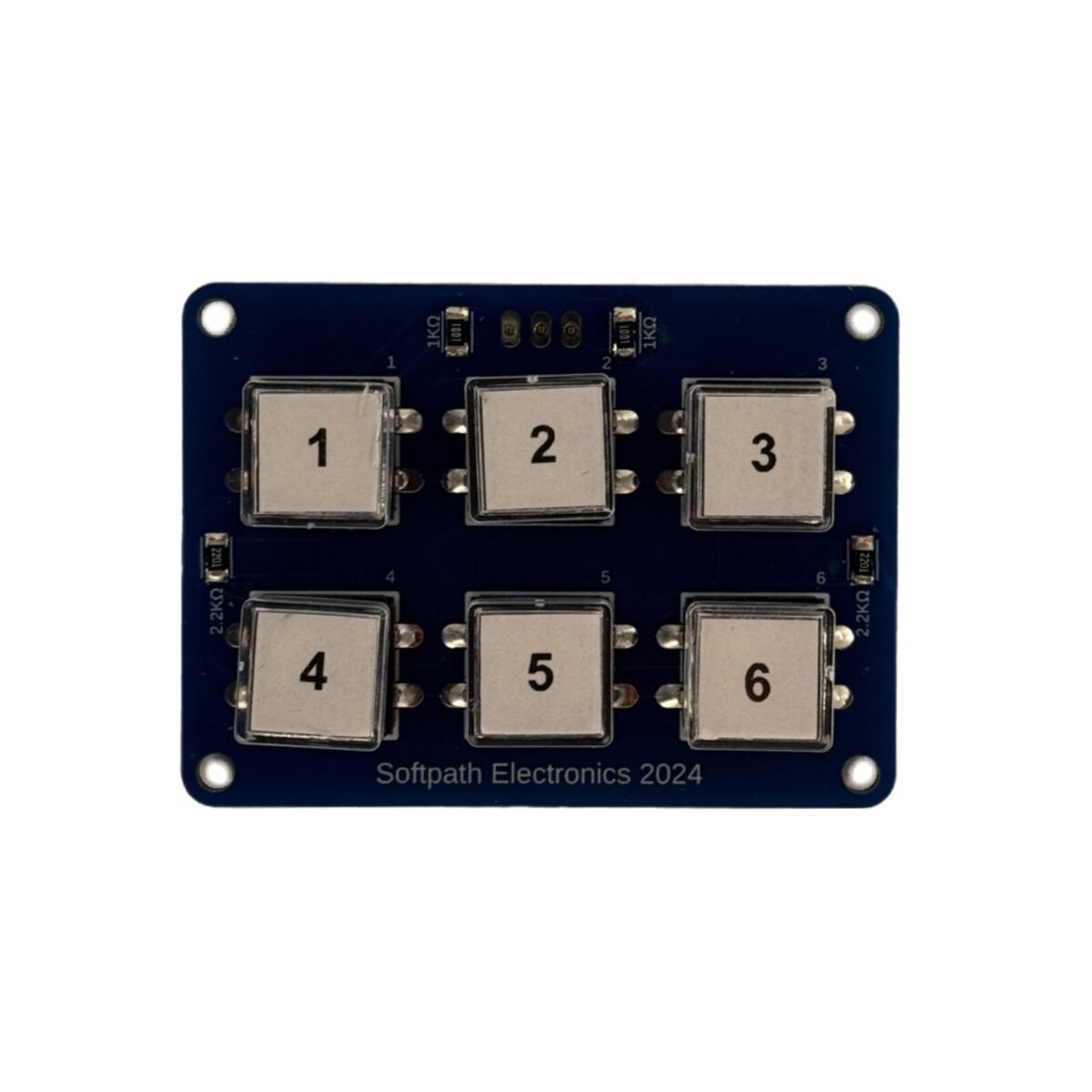

Draufsicht auf denselben 6-Tastenblock, jetzt mit nummerierten klaren Kappen (1 bis 6) für einfache Identifikation der Tasten.

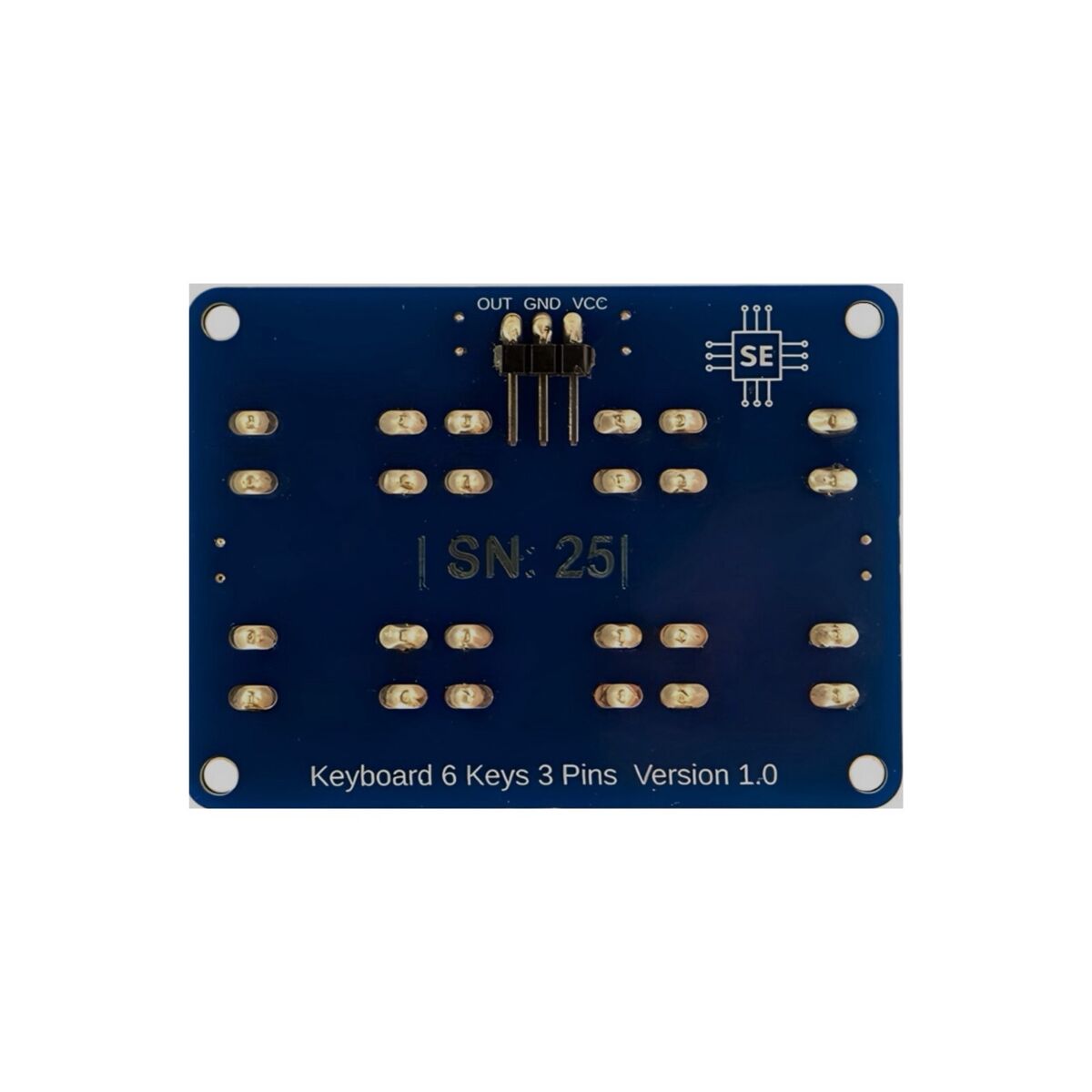

Rückansicht des 6-Tastenblocks mit den Anschlusspins (VCC, GND, OUT) und Seriennummer "SN: 25" deutlich sichtbar.

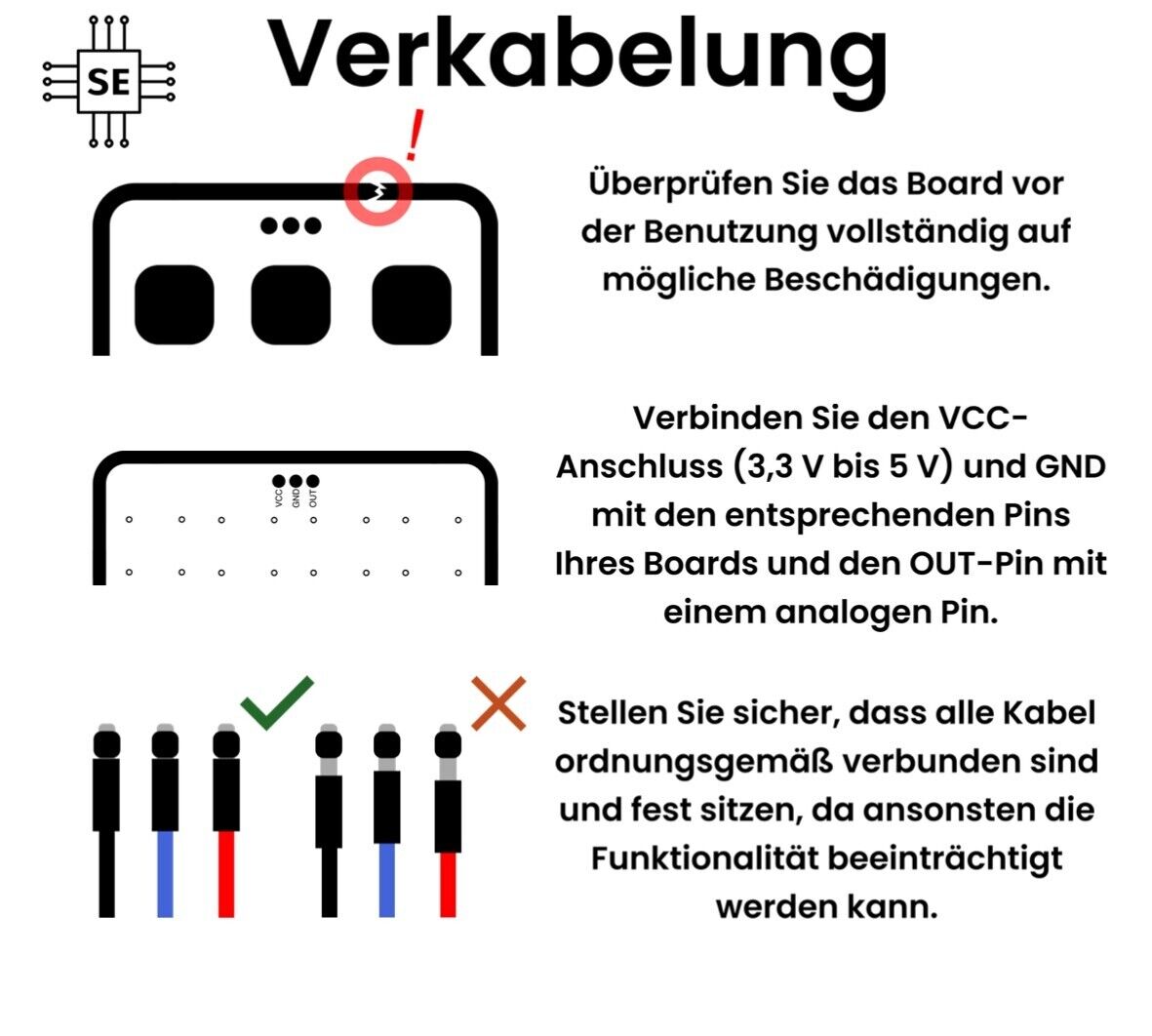

Erklärung zur Verkabelung des Moduls mit Visualisierung der korrekten Verbindung von VCC, GND und OUT. Enthält Warnungen zu beschädigten Pins.

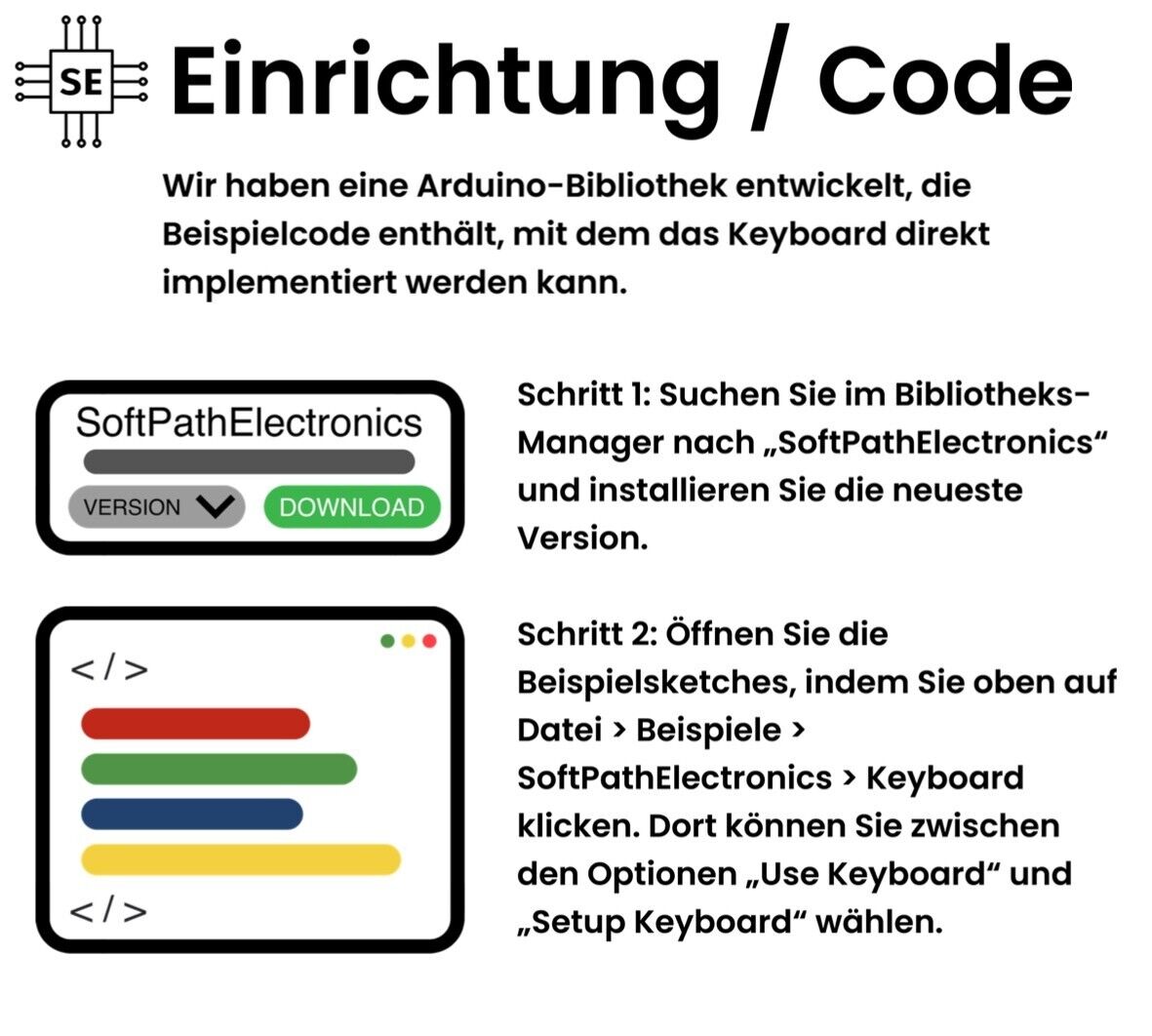

Detaillierte Anleitung zur Verwendung der Arduino-Bibliothek mit Schritt-für-Schritt-Anweisungen zum Einrichten des Moduls und zum Implementieren des Beispielcodes.

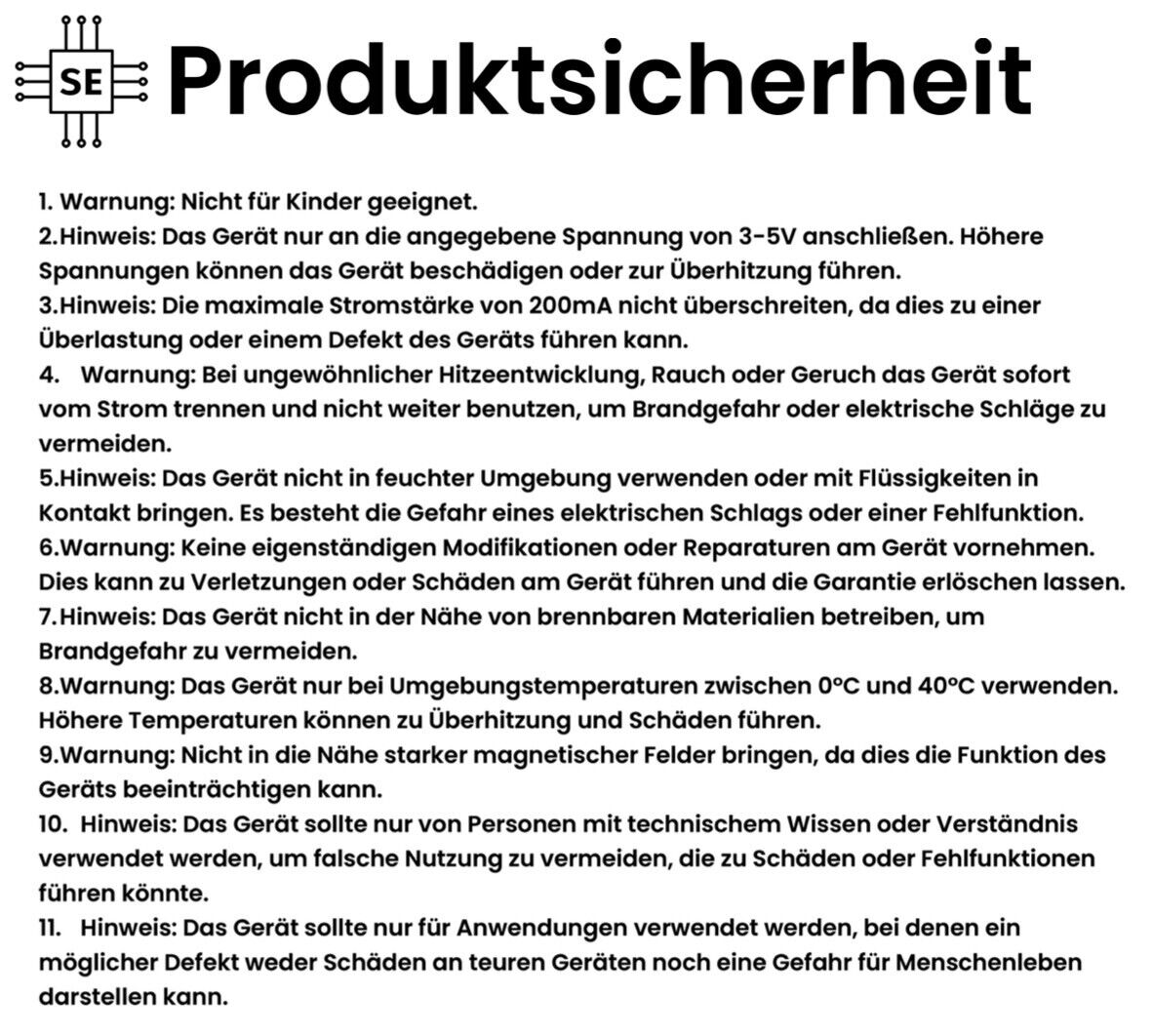

Detaillierte Sicherheitshinweise für die Nutzung des Produkts, einschließlich Warnungen vor falscher Spannung, Umgebungstemperatur und unsachgemäßer Handhabung.
Eine Symbolgrafik, die Zahlen (0-16) sowie Sonderzeichen (*, #, +) und Pfeile für die individuelle Gestaltung der Tasten zeigt.
Ein blaues Tastenmodul mit 6 nummerierten Tasten und klaren Kappen. Auf der rechten Seite ist ein Gehäuse mit denselben Tasten und Kabelverbindung zu sehen. Beschriftung hebt Features wie Schrägansicht eines blauen Tastenmoduls mit 6 Tasten, die jeweils mit einer blauen Kunststoffkappe abgedeckt sind. Logo Nahaufnahme eines 6-Tastenblocks mit nummerierten klaren Kappen, von 1 bis 6. Die Kappen sind abnehmbar und der Block ist auf einem blauen Board montiert. Graues Kunststoffgehäuse mit 6 blauen Tasten. Das Gehäuse enthält Kabel zur Verbindung mit anderen elektronischen Komponenten. Draufsicht auf den 6-Tastenblock mit blauen Kappen, gleichmäßig in einem 2x3-Raster angeordnet Draufsicht auf den 6-Tastenblock mit blauen Kappen, gleichmäßig in einem 2x3-Raster angeordnet. Draufsicht auf denselben 6-Tastenblock, jetzt mit nummerierten klaren Kappen (1 bis 6) für einfache Identifikation der Tasten. Rückansicht des 6-Tastenblocks mit den Anschlusspins (VCC, GND, OUT) und Seriennummer Erklärung zur Verkabelung des Moduls mit Visualisierung der korrekten Verbindung von VCC, GND und OUT. Enthält Warnungen zu beschädigten Pins. Detaillierte Anleitung zur Verwendung der Arduino-Bibliothek mit Schritt-für-Schritt-Anweisungen zum Einrichten des Moduls und zum Implementieren des Beispielcodes. Detaillierte Sicherheitshinweise für die Nutzung des Produkts, einschließlich Warnungen vor falscher Spannung, Umgebungstemperatur und unsachgemäßer Handhabung. Eine Symbolgrafik, die Zahlen (0-16) sowie Sonderzeichen (*, #, +) und Pfeile für die individuelle Gestaltung der Tasten zeigt.

Tastatur 6 Tasten 3 Pins

Produktnummer: SP-T6   |   Version: 1.0

€8.99 inkl. MwSt.

+ €2,99 inkl. MwSt. Versandkosten (pro Bestellung)
DHL Versand: ca. 2-4 Werktage
Tastatur 6 Tasten 3 Pins, für Arduino & esp32, Keypad, Keyboard, Beschriftbar
Auf Lager - sofort lieferbar

Spezifikationen

Eigenschaft Details
Marke Softpath Electronics
Tasten 6
Ausgang Analog
Gewicht Ca. 17g
Spannung 3-5V
Abmessungen Ca. L:80, B:78, H:10 mm
Anschlüsse (Pins) 3
Maximale Stromstärke 200mA

Produktbeschreibung

Beschreibung


Unser innovatives Arduino-Keyboard bietet eine platzsparende Lösung für Projekte mit begrenzten Anschlüssen. Mit nur 3 Pins können Sie bis zu 6 Tasten steuern und so mehr Raum für andere Module schaffen. Dieses Design beseitigt das Problem, dass Keyboards oft viele Pins belegen, die für andere Module benötigt werden. Zusätzlich steht eine vorgefertigte Bibliothek (Arduino Library) mit Beispielcode zur Verfügung, die die Implementierung noch einfacher und schneller macht.

Funktionsweise


Die Tastatur mit einem einzigen analogen Ausgang besteht aus 6 Tasten, die in einer Matrix-Anordnung mit Pullup-Widerständen unterschiedlicher Werte aufgebaut sind. Beim Drücken einer Taste schließt sich der Stromkreis über die entsprechenden Widerstände, wodurch am analogen Ausgang ein spezifischer Spannungswert erzeugt wird, der jeder Taste eindeutig zugeordnet ist.
